Каталог запасных частей к технике: ИЖ 427. Газораспределительный механизм (Часть 1)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

9

10

11

11

12

12

13

14

15

16

17

18

18

19

19

20

21

22

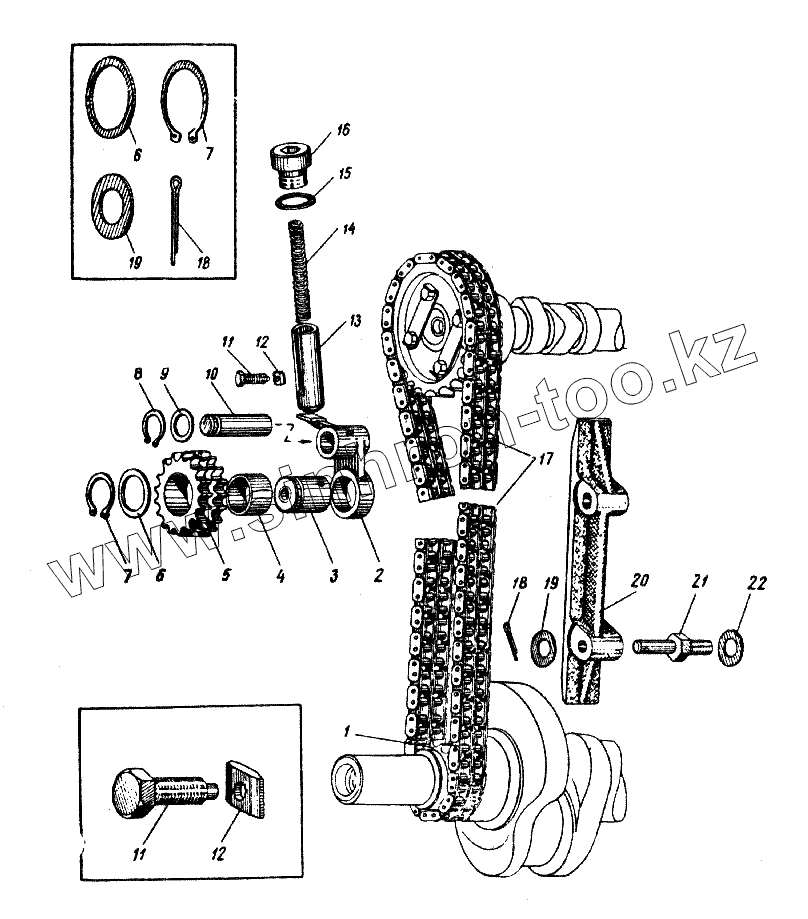

Позиция на иллюстрации	Заводской номер детали		Название детали
412-1006057	412-1006057		Заглушка рычага
412-1006045	412-1006045		Звездочка натяжного устройства с втулкой в сборе
412-1006066	412-1006066		Плунжер натяжного устройства
412-1006051	412-1006051		Рычаг натяжного устройства с осью и заглушками в сборе
412-1006050	412-1006050		Рычаг натяжного устройства со звездочкой в сборе
412-1006068	412-1006068		Вставка (пята) плунжера натяжного устройства
1	412-1005030		Звездочка коленчатого вала, распределительная
2	412-1006052		Рычаг натяжного устройства
3	412-1006053		Ось звездочки
4	412-1006047		Втулка звездочки
5	412-1006046		Звездочка натяжного устройства
6	365143-П		Шайба специальная, плоская
7	366561-П		Кольцо пружинное, упорное
8	366560-П		Кольцо пружинное, упорное
9	365144-П		Шайба специальная, плоская
10	412-1006056		Ось рычага
11	360129-П29		Болт стопорный
12	412-1006075		Пластина прижимная плунжера натяжного устройства
13	412-1006064		Плунжер натяжного устройства с вставкой в сборе
14	412-1006070		Пружина натяжного устройства
15	365145-П		Шайба специальная, плоская
16	367102-П29		Пробка-заглушка
17	412-1006040		Цепь привода распределительного вала в сборе
18	258011-П		Шплинт разводной
19	252004-П		Шайба
20	412-1006078		Успокоитель цепи
21	412-1006080		Ось успокоителя цепи
22	365142-П		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
