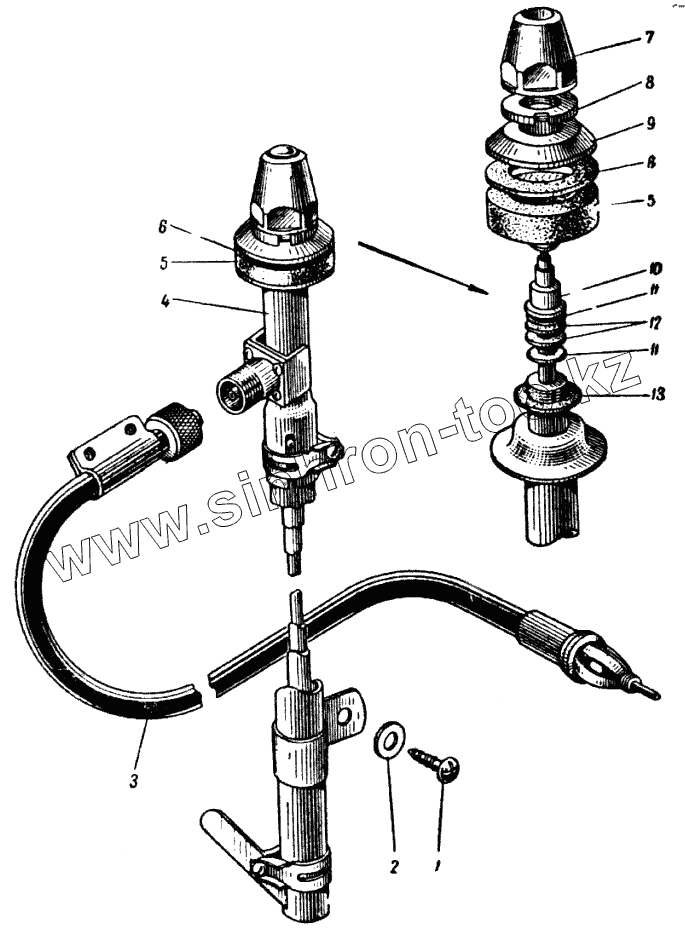

Каталог запасных частей к технике: ИЖ 412. Антенна радиоприемника
1
2
3
3
4
4
5
5
6
7
8
8
9
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ИД5.634.032 | ИД5.634.032 | Сопротивление (проволочное) | |
| ИД6.627.004 | ИД6.627.004 | Наконечник | |
| ИД8.310.160 | ИД8.310.160 | Ось трубки механизма настройки | |
| ИД7.102.155 | ИД7.102.155 | Плата (СДВ-П4) | |
| ИД7.102.129 | ИД7.102.129 | Плата блока УНЧ | |
| ИД8.344.006 | ИД8.344.006 | Поводок (трос капроновый) | |
| ИД8.387.139 | ИД8.387.139 | Пружина держателя предохранителя | |
| ИД8.387Л38 | ИД8.387Л38 | Пружина крепления ручек | |
| ВД8.389.007 | ВД8.389.007 | Пружина штекера | |
| ИД8.337.149 | ИД8.337.149 | Ручка включателя настройки и регулировки громкости | |
| ИД8.337.153 | ИД8.337.153 | Ручка переключателя диапазонов и регулятора тембра | |
| ИД6.660.003 | ИД6.660.003 | Сердечник ферритовый | |
| ИД6.664.015 | ИД6.664.015 | Сердечник ферритовый | |
| ИД2.064.025 | ИД2.064.025 | Блок катушек переменной индуктивности | |
| ИД5.634.033 | ИД5.634.033 | Сопротивление (проволочное) | |
| ОЖО.468.011 ТУ | ОЖО.468.011 ТУ | Сопротивление СПЗ-8 регулятора тембра и громкости | |
| ИД7.027.022 | ИД7.027.022 | Стрелка | |
| СИ3.365.017ТУ | СИ3.365.017ТУ | Транзистор П216Б | |
| СБ0.005.053ТУ | СБ0.005.053ТУ | Транзистор П40 | |
| ЩТЗ.365.016 ТУ | ЩТЗ.365.016 ТУ | Транзистор П401 | |
| СБ0.005.053ТУ | СБ0.005.053ТУ | Транзистор П40 | |
| ИД4.731.175 | ИД4.731.175 | Трансформатор выходной ТВ-825 | |
| ИД4.731.174 | ИД4.731.174 | Трансформатор переходной ПТ-823 | |
| ИД7.024.025 | ИД7.024.025 | Шкала | |
| ИД8.634.346 | ИД8.634.346 | Экран (подшкальник) | |
| ИД4.024.021 | ИД4.024.021 | Механизм настройки | |
| ИД3.647.013 | ИД3.647.013 | Антенное гнездо | |
| СМЗ.362.004 ТУ | СМЗ.362.004 ТУ | Диод Д2Е | |
| ИД5.754.012 | ИД5.754.012 | Дроссель (в цепи питания) | |
| ИД4.759.008 | ИД4.759.008 | Дроссель антенный | |
| 408-7903031 | 408-7903031 | Заглушка отверстия антенны | |
| ИД5.777.073 | ИД5.777.073 | Катушка малая ДВ (сопрягающая) | |
| ИД5.775.023 | ИД5.775.023 | Катушка малая СВ (сопрягающая) | |
| ИД5.775.024 | ИД5.775.024 | Катушка малая СВ (сопрягающая) | |
| ИД5.777.072 | ИД5.777.072 | Катушка малая СВ (сопрягающая) | |
| ИД5.064.046 | ИД5.064.046 | Катушка ферровариометра | |
| ИД5.777.025 | ИД5.777.025 | Катушка фильтр-пробки | |
| ОЖО.464.015 ТУ | ОЖО.464.015 ТУ | Конденсатор ЭМ-10-10-М | |
| 015 ТУ | 015 ТУ | Конденсатор ЭМ-15-10-М | |
| ИД2.062.000 | ИД2.062.000 | Контур промежуточной частоты КПЧ-I | |
| ИД2.062.001 | ИД2.062.001 | Контур промежуточной частоты КПЧ-II | |
| ИД2.062.002 | ИД2.062.002 | Контур промежуточной частоты КПЧ-III | |
| ИД2.062.003 | ИД2.062.003 | Контур промежуточной частоты КПЧ-IV | |
| ИД7.800.038 | ИД7.800.038 | Корпус держателя предохранителя | |
| ИД7.800.039 | ИД7.800.039 | Корпус держателя предохранителя | |
| ИД8.040.073 | ИД8.040.073 | Крышка (передняя панель) | |
| СУЗ.371.042 ТУ | СУЗ.371.042 ТУ | Лампа А-12-0,8 (А-34) подсветки шкалы | |
| ИД6.344.006 | ИД6.344.006 | Муфта фрикционная | |
| ИД6.672.446 | ИД6.672.446 | Колодка (переключатель диапазона) | |
| 1 | 240821-П6 | Шуруп крепления антенны | |
| 2 | 252002-П29 | Шайба втулки крепления переднего среднего коврика пола | |
| 3 | 408-7901070 | Провод антенны в сборе | |
| 3 | ИД4.850.025 | Провод антенны в сборе | |
| 4 | 408-7903010 | Антенна в сборе | |
| 4 | АР 105 | Антенна в сборе | |
| 5 | 425-7903022 | Прокладка уплотнительная антенны, внутренняя | |
| 6 | 408-7903020-А | Прокладка уплотнительная антенны, наружная | |
| 7 | АР105-7903106-Б | Колпачок облицовочный | |
| 8 | АР105-7903105 | Гайка прижимная | |
| 9 | АР105-7903104 | Втулка установочная | |
| 10 | АР105-7903109 | Вилка установочная | |
| 11 | АР105-7903108 | Шайба уплотнительная (резиновая) | |
| 12 | АР105-790301 | Шайба сальниковая | |
| 13 | 408-7903025 | Буфер антенны |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
