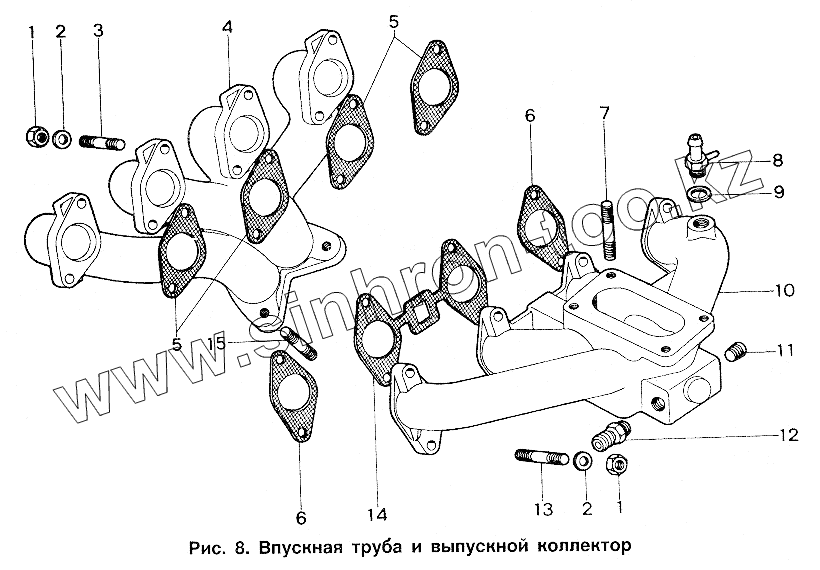

Каталог запасных частей к технике: ИЖ 2717. Впускная труба и выпускной коллектор

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

5

6

6

7

8

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
248.1008014	248.1008014		Труба впускная в оборе
412-1008036-10	412-1008036-10		Прокладка выпускного коллектора толщиной 1,5 мм
412-1008022	412-1008022		Коллектор выпускной в сборе
1	250511-29		Гайка М8х1
2	252005-29		Шайба 8
3	363076-29		Шпилька М8х1х28
4	412-1008025		Коллектор выпускной
5	412-1008036		Прокладка выпускного коллектора толщиной 1,75 мм
6	412-1008089		Прокладка впускной трубы крайняя
7	363066-29		Шпилька М8х1х46
8	21251-1001080		Штуцер
9	365160		Шайба 12,5
10	248.1008015		Труба впускная
11	367104		Пробка К3/8"
12	420-8104042		Ниппель К 3/8"
13	363076-29		Шпилька М8х1х28
14	412-1008088		Прокладка впускной трубы средняя
15	363107-29		Шпилька М10х1х34

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
