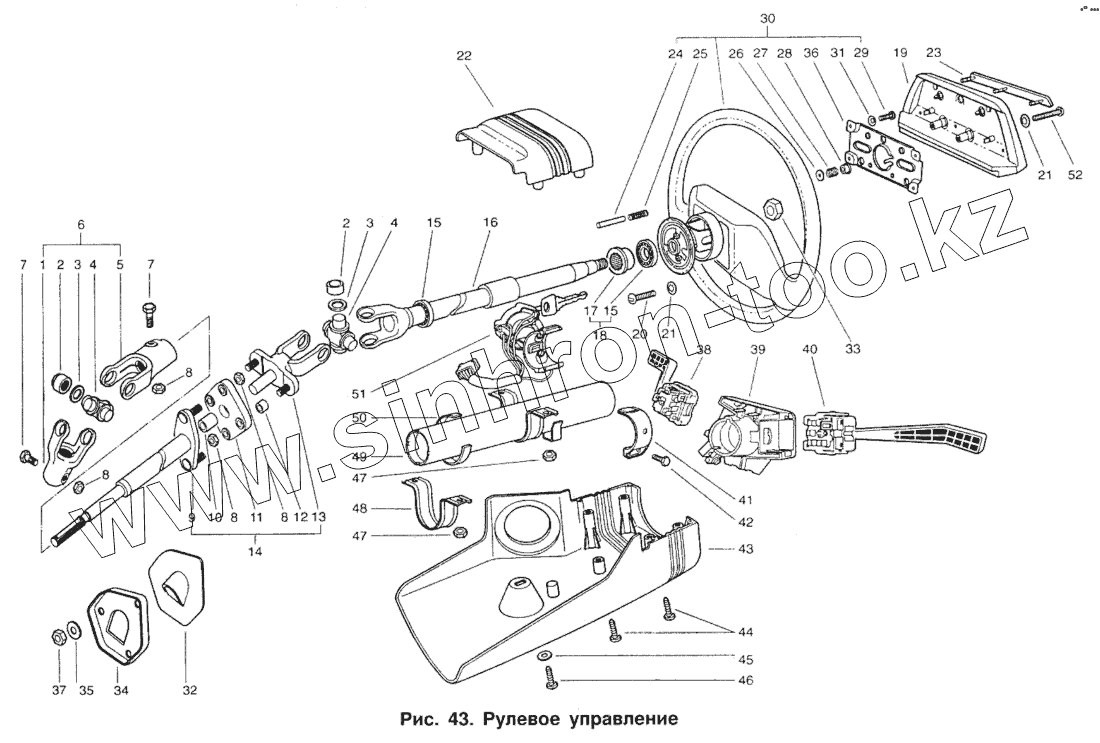

Каталог запасных частей к технике: ИЖ 2717. Управление рулевое
/66.gif)
1
2
2
3
3
4
4
5
6
7
7
8
8
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
51
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2126-3400001-10 | 2126-3400001-10 | Установка рулевого управления (комплект) | |
| 2126-3400002-30 | 2126-3400002-30 | Установка рулевого колеса (комплект) | |
| 2126-3401005-05 | 2126-3401005-05 | Колонка рулевая с карданным валом | |
| 2126-3401020-05 | 2126-3401020-05 | Колонка рулевая | |
| 1 | 2126-3422203-01 | Вилка кардана | |
| 2 | 904900 | Подшипник кардана | |
| 3 | 2126-3422206 | Сальник кардана | |
| 4 | 2126-3422202 | Крестовина кардана | |
| 5 | 2126-3422204-01 | Вилка кардана | |
| 6 | 2126-3422200-05 | Шарнир нижний | |
| 7 | 201460-29 | Болт М8Х30 | |
| 8 | 45 9665 1305 | Гайка М8 | |
| 9 | 2126-3422240-05 | Вал промежуточный с фланцем | |
| 10 | 2126-3422214 | Втулка центрирующая | |
| 11 | 2126-3422260 | Муфта эластичная | |
| 12 | 2126-3422216 | Втулка распорная | |
| 13 | 2126-3422220-05 | Вилка кардана с осью | |
| 14 | 2126-3422210-05 | Вал промежуточный с муфтой | |
| 15 | 1000805 | Шарикоподшипник ГОСТ 8338-75 | |
| 16 | 2126-3401042-11 | Вал рулевой с вилкой | |
| 17 | 2216-3401128-10 | Втулка подшипника | |
| 18 | 2126-3401120-05 | Подшипник вала | |
| 19 | 2110-3402060 | Крышка выключателя сигнала | |
| 20 | 13272601 | Винт М4х25 | |
| 21 | 12605170 | Шайба 4 стопорная | |
| 22 | 2126-3403042 | Кожух верхний | |
| 23 | 2126-3402088-30 | Эмблема | |
| 24 | 2108-3402082-10 | Штифт | |
| 25 | 2108-3402084 | Пружина | |
| 26 | 2110-3402077 | Шайба упорная | |
| 27 | 2108-3402076 | Пружина | |
| 28 | 2110-3402079 | Втулка упорная | |
| 29 | 13309401 | Винт М4х20 | |
| 30 | 2110-3402012 | Колесо рулевое | |
| 31 | 12606671 | Шайба 4 стопорная | |
| 32 | 2126-3401174 | Уплотнитель | |
| 33 | 250636-29 | Гайка М16х1,5 | |
| 34 | 2126-3401178 | Прижим | |
| 35 | 252269-29 | Шайба 6 | |
| 36 | 2110-3402073 | Пластина контактная | |
| 37 | 250508-29 | Гайка М6 | |
| 38 | 70-3709 | Переключатель стеклоочистителя | |
| 39 | 19.3723 | Соединитель | |
| 40 | 69-3709 | Переключатель указателей поворота и света фар | |
| 41 | 2126-3704016-01 | Скоба | |
| 42 | 2126-3704017 | Болт М6 | |
| 43 | 2126-3403043 | Кожух нижний | |
| 44 | 45 9622 1529 | Винт 2-5х22 | |
| 45 | 252036-29 | Шайба 5 | |
| 46 | 45 9652 1527 | Винт 5х16 | |
| 47 | 45 9566 1308 | Гайка М10Х1,25 | |
| 48 | 2126-3403012 | Хомут | |
| 49 | 2126-3401100-05 | Труба рулевой колонки | |
| 50 | 2126-3403013 | Прокладка | |
| 51 | 2126-3704010 | Выключатель зажигания | |
| 51 | 2108-3401235 | Выключатель зажигания | |
| 51 | 2108-3704010-10 | Выключатель зажигания | |
| 52 | 17670501 | Винт самонарезающий |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
