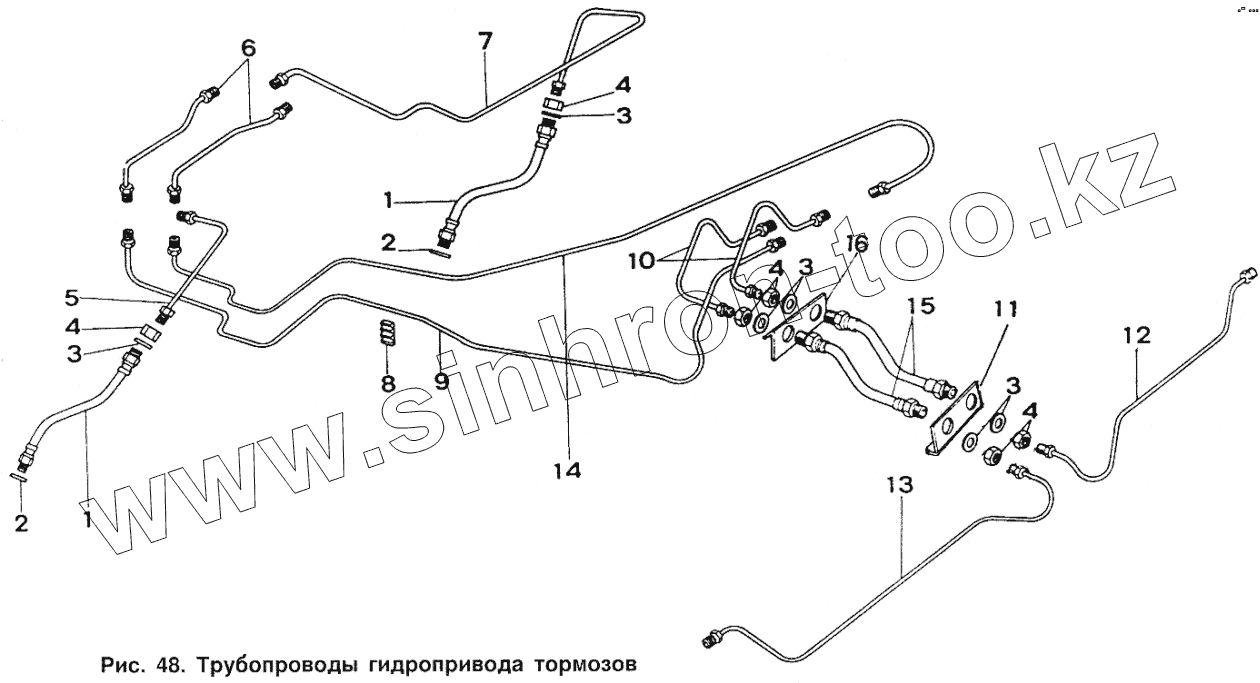

Каталог запасных частей к технике: ИЖ 2717. Трубопроводы гидропривода тормозов
/71.gif)
1
1
2
2
3
3
3
3
4
4
4
4
5
6
6
7
8
9
9
10
10
11
12
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2126-3506048 | Шланг гибкий тормозов | |
| 2 | 365493 | Шайба 10,3 уплотнитсльпая | |
| 3 | 252207-29 | Шайба 16 | |
| 4 | 250636-29 | Гайка М16х1,5 | |
| 5 | 2126-3506034 | Трубка от сигнального устройства к левому тормозу | |
| 6 | 2126-3506022 | Трубка от главного цилиндра | |
| 6 | 2126-3506022-01 | Трубка от главного цилиндра к сигнальному устройству | |
| 7 | 2126-3506032 | Трубка от сигнального устройства к правому тормозу | |
| 8 | 2126-3506026-02 | Скоба крепления трубопроводов | |
| 9 | 27171-3506210-01 | Трубка от сигнального устройства к регулятору давления | |
| 9 | 27171-3506210 | Трубка от сигнального устройства к регулятору давления | |
| 10 | 2126-3506082 | Трубка от регулятора давления к коллектору | |
| 10 | 2126-3506082-01 | Трубка от регулятора давления к шлангу | |
| 11 | 27171-3506142 | Кронштейн | |
| 12 | 27171-3506110 | Трубка от кронштейна к правому заднему тормозу | |
| 13 | 27171-3506100 | Трубка от кронштейна к левому заднему тормозу | |
| 14 | 27171-3506080 | Трубка от регулятора давления к шлангу | |
| 14 | 27171-3506080-01 | Трубка от регулятора давления к шлангу | |
| 15 | 2126-3506060 | Шланг гибкий тормозов | |
| 16 | 27171-3506090 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
