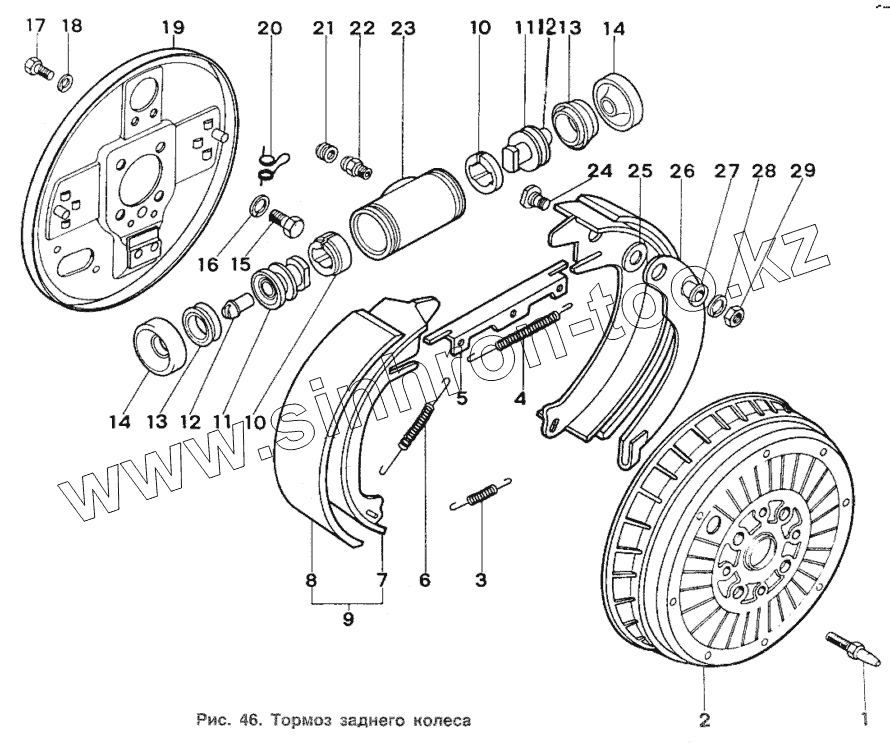

Каталог запасных частей к технике: ИЖ 2717. Тормоз заднего колеса
/69.gif)
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2126-3502012-05 | 2126-3502012-05 | Щит тормоза правый | |
| 2126-3502040-10 | 2126-3502040-10 | Цилиндр колесный тормоза в сборе | |
| 2126-3502010-05 | 2126-3502010-05 | Тормоз правый | |
| 2126-3502011-05 | 2126-3502011-05 | Тормоз левый | |
| 2125-3501054 | 2125-3501054 | Поршень в сборе | |
| 1 | 2126-3103082 | Шпилька ступицы | |
| 2 | 2126-3502070-05 | Барабан тормозной | |
| 3 | 402-3502036 | Пружина стяжная короткая | |
| 4 | 402-3501035 | Пружина стяжная длинная | |
| 5 | 2126-3508204 | Планка распорная | |
| 6 | 2126-3502038-05 | Пружина | |
| 7 | 2126-3502095 | Колодка | |
| 8 | 2126-3502105 | Накладка | |
| 9 | 2126-3502090-06 | Колодка с фрикционной накладкой в сборе | |
| 10 | 2125-3501060 | Кольцо упорное | |
| 11 | 2125-3501056 | Поршень | |
| 12 | 412-3502057 | Стержень | |
| 13 | 403-3501051-А | Манжета | |
| 14 | 402-3501058 | Колпак защитный | |
| 15 | 360118-29 | Болт М10 | |
| 16 | 252136-29 | Шайба 10 пружинная | |
| 17 | 201416-29 | Болт М6х12 | |
| 18 | 252134-29 | Шайба 6 пружинная | |
| 19 | 2126-3502013-05 | Щит тормоза левый | |
| 20 | 410-3501127 | Пружина прижимная | |
| 21 | 402-3501065 | Колпачок клапана | |
| 22 | 412-3501085 | Клапан выпуска воздуха | |
| 23 | 2126-3502046-10 | Цилиндр | |
| 24 | 2126-3508194 | Ось разжимного рычага | |
| 25 | 854607-29 | Шайба 8 | |
| 26 | 2126-3508191 | Рычаг разжимной левый | |
| 26 | 2126-3508190 | Рычаг разжимной правый | |
| 27 | 402-3508196 | Втулка регулировочного винта | |
| 28 | 252155-29 | Шайба 8 пружинная | |
| 29 | 250511-29 | Гайка М8х1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
