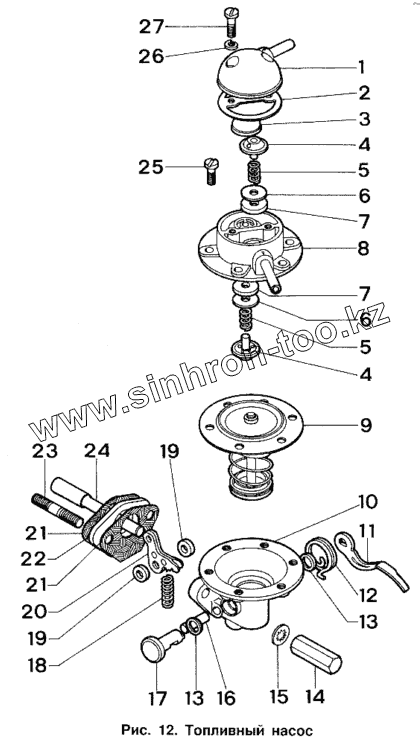

Каталог запасных частей к технике: ИЖ 2717. Топливный насос
/10.gif)
1
2
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Б7А-1106150-А | Б7А-1106150-А | Пружина диафрагмы | |
| 412-1106010-04 Б7А | 412-1106010-04 Б7А | Насос топливный в сборе | |
| 412-1106010-03 Б7А | 412-1106010-03 Б7А | Насос топливный в сборе | |
| 412-1106010-02 Б7А | 412-1106010-02 Б7А | Насос топливный в сборе | |
| 412-1106010-03 | 412-1106010-03 | Насос топливный в сборе | |
| 700-1106010 | 700-1106010 | Насос топливный в сборе | |
| 8Б7А-1106016 | 8Б7А-1106016 | Головка в сборе | |
| 1 | Б7А-1106040-А | Крышка головки | |
| 2 | Б7А-1106041 | Прокладка крышки | |
| 3 | Б7А-1106045 | Фильтр в сборе | |
| 4 | Б7А-1106026-А | Обойма клапана | |
| 5 | Б7А-1106027 | Пружина клапана | |
| 6 | Б7А-1106023 | Пластина | |
| 7 | Б7А-1106022 | Клапан | |
| 8 | 8Б7А-1106016 | Головка в сборе | |
| 9 | Б7А-1106140-А | Диафрагма в сборе | |
| 10 | Б7А-1106090 | Корпус топливного насоса | |
| 11 | Б7А-1106102-Б | Рычаг ручного привода | |
| 12 | 8Б7А-1106175 | Пружина оттяжная | |
| 13 | Кольцо 010-014-25-1 ГОСТ 9833-73 | ||
| 14 | 412-1106175-01 | Гайка крепления насоса | |
| 15 | 365118-29 | Шайба 8 зубчатая | |
| 16 | Б7А-1106128 | Ось рычага привода | |
| 17 | Б7А-1106098-Б | Валик рычага ручного привода | |
| 18 | Б7А-1106118 | Пружина рычага привода | |
| 19 | Б7А-1106130 | Шайба оси рычага привода | |
| 20 | Б7А-1106110 | Рычаг привода в сборе | |
| 21 | 412-1106165170 | Прокладка | |
| 22 | 412-1106165 | Прокладка теплоизоляционная | |
| 23 | 363063-29 | Шпилька М8х1х22 | |
| 24 | 412-1106184 | Штанга привода насоса | |
| 25 | Кольцо 010-014-25-1 ГОСТ 9833-73 | ||
| 26 | Кольцо 010-014-25-1 ГОСТ 9833-73 | ||
| 27 | Кольцо 010-014-25-1 ГОСТ 9833-73 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
