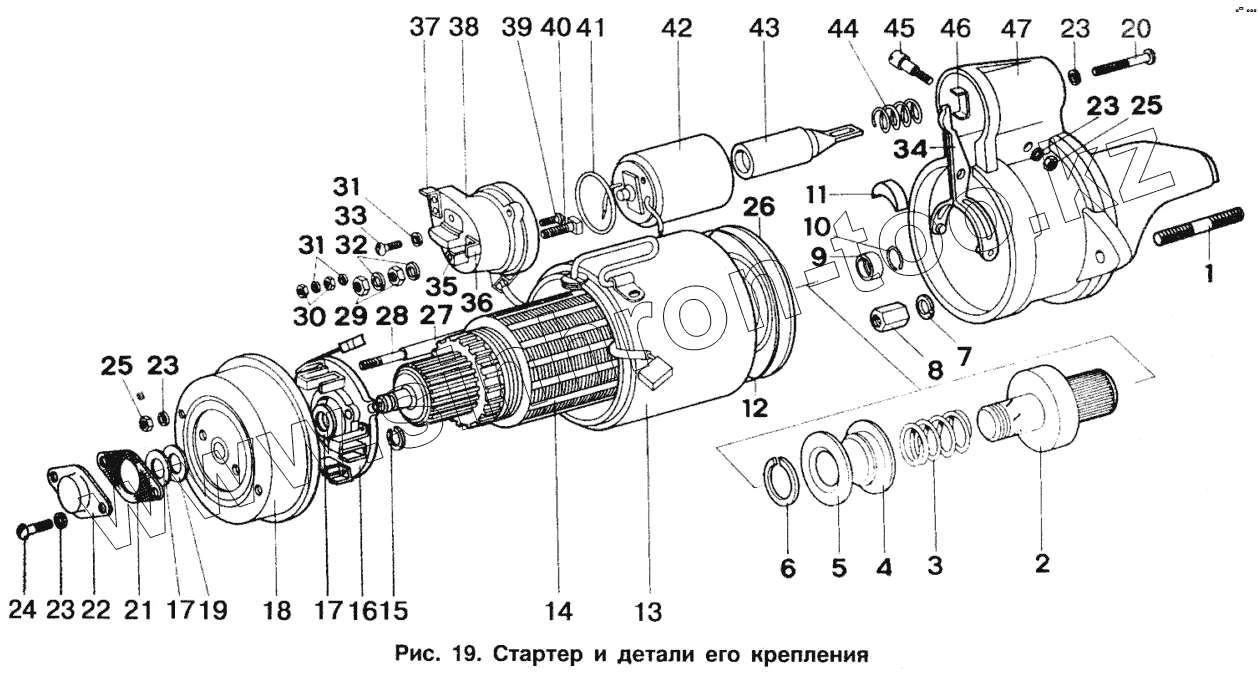

Каталог запасных частей к технике: ИЖ 2717. Стартер и детали его крепления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
23
23
24
25
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
42.3708600 42.3708600 Привод в сборе
42.3708210 42.3708210 Вал с пластинами в сборе
42.3708620 42.3708620 Зубчатое колесо привода в сборе
2302.3708130 2302.3708130 Катушка полюса № 1 в сборе
42.3708140 42.3708140 Катушка полюса № 2 в сборе
2302.3708160 2302.3708160 Катушка полюса № 3 в сборе
42.3708170 42.3708170 Катушка полюса № 4 в сборе
42.3708110 42.3708110 Катушка полюсов в сборе
42.3708890 42.3708890 Крышка реле в сборе
42.3708304 42.3708304 Пружина щетки
42.3708800 42.3708800 Реле в сборе
2140-3708010-11 2140-3708010-11 Стартер в сборе
ФЭ3.599.164 ФЭ3.599.164 Щетка стартера в сборе
42.3708810 42.3708810 Якорь с пружиной в сборе
42.3708840 42.3708840 Ярмо с катушкой в сборе
1 216596-29 Шпилька М12х1,25х60
2 42.3708610 Муфта привода в сборе
3 23.3708603 Пружина
4 42,3708605 Кольцо поводковое
5 42.3708604 Кольцо упорное
6 42.3708601 Кольцо запорное
7 252157-29 Шайба 12 пружинная
8 362044-29 Гайка М12х1,25
9 СТ230-3708004 Кольцо упорное
10 СТ230-3708007 Кольцо замковое
11 2302.3708015-10 Заглушка
12 2302.3708048 Кольцо уплотнительное
13 421.3708100 Крышка со стороны привода
14 42.3708200 Якорь в сборе
15 2302.3708044 Шайба стопорная
16 42.3708310 Траверса в сборе
17 42.3708009 Шайба регулировочная
18 42.3708300 Крышка со стороны коллектора в сборе
19 42.3708045 Шайба упорная
20 220111-29 Винт М6Х30
21 2302.3708043 Прокладка
22 2302.3708041 Колпак
23 Кольцо 010-014-25-1 ГОСТ 9833-73
24 220105-29 Винт М6х16
25 Кольцо 010-014-25-1 ГОСТ 9833-73
26 2302.3708050 Подшипник в сборе
27 2302.3708049 Трубка изоляционная
28 2302.3708003 Шпилька М8Х176
29 Кольцо 010-014-25-1 ГОСТ 9833-73
30 Кольцо 010-014-25-1 ГОСТ 9833-73
31 Кольцо 010-014-25-1 ГОСТ 9833-73
32 Кольцо 010-014-25-1 ГОСТ 9833-73
33 220079-29 Винт М5х14
34 42.3708020 Рычаг в сборе
35 2302.3708893 Наконечник
36 2302.3708896 Штекер
37 2302.3708895 Штекер
38 42.3708891 Крышка реле
39 ОТ230-3708839 Болт МХ-0799
40 2302.3708894 Болт контактный
41 42.3708805 Кольцо уплотнительное
42 42.3708830 Ярмо со штоком в сборе
43 42.3708812 Якорь
44 23.3708802 Пружина
45 42.3708014 Ось рычага
46 2302.3708803 Скоба
47 421.3708400 Крышка со стороны привода
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
