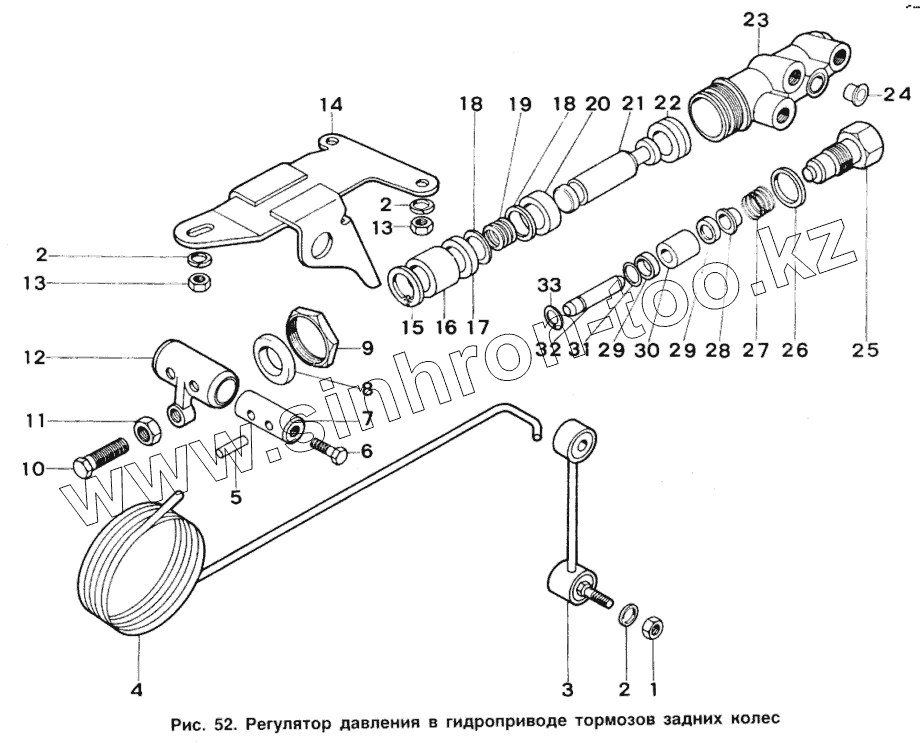

Каталог запасных частей к технике: ИЖ 2717. Регулятор давления в гидроприводе тормозов

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

18

19

20

21

22

23

24

25

26

27

28

29

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
27171-3535005	27171-3535005		Регулятор давления с нагрузочной пружиной в сборе
27171-3535010	27171-3535010		Регулятор давления
1	250511-29		Гайка М8х1
2	252155-29		Шайба 8 пружинная
3	27171-3535090		Стойка
4	427-3535074		Пружина нагрузочная
5	258420		Штифт 6х25
6	27171-3535084-01		Винт
7	2126-3535070		Ось нажимного рычага
8	2126-3535046		Чехол защитный
9	2126-3535119		Гайка
10	412-3535080		Болт регулировочный
11	250513-29		Гайка М10х1
12	427-3535066		Рычаг нажимной
13	250510-29		Гайка М8
14	27171-3535120-10		Кронштейн регулятора
15	2126-3535110		Кольцо стопорное
16	2126-3535107		Втулка поршня
17	2126-3535100		Кольцо уплотнительное
18	2126-3535102-01		Шайба опорная
19	2126-3535103-01		Пружина поршня
20	2126-3535106		Уплотнитель головки поршн
21	2126-3535105		Поршень регулятора
22	2126-3535054		Втулка корпуса
23	2126-3535052		Корпус регулятора
24	2126-3535022		Заглушка
25	2126-3535080		Пробка регулятора
26	2126-3535115		Прокладка пробки
27	2126-3535064-01		Пружина втулки
28	2126-3535062-01		Тарелка опорная
29	2126-3535060		Кольцо уплотнительное
30	2126-3535058		Втулка толкателя
31	2126-3535066-01		Шайба опорная
32	2126-3535056		Толкатель регулятора
33	412-3535030		Шайба стопорная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
