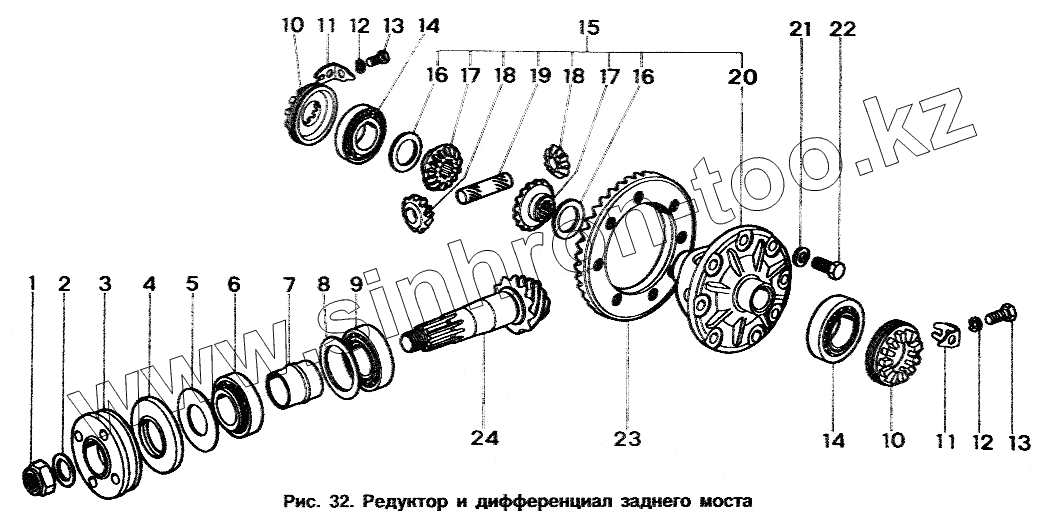

Каталог запасных частей к технике: ИЖ 2717. Редуктор и дифференциал заднего моста
/58.gif)
1
2
3
4
5
6
6
7
8
8
8
8
8
8
9
10
10
11
11
12
12
13
13
14
14
15
16
16
16
16
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2126-2402074 | Гайка | |
| 2 | 2126^2402072 | Шайба | |
| 3 | 2126-2402100-12 | Фланец | |
| 4 | 24-10-2402052 | Манжета | |
| 5 | 2126-2402030 | Шайба упорна | |
| 6 | 407-2402025-03 | Подшипник | |
| 6 | 2125-2403031-01 | Шайба упорная | |
| 7 | 2126-2402029 | Втулка | |
| 8 | 2126-2402037 | Прокладка регулировочная 0,05 мм | |
| 8 | 2126-2402038 | Прокладка регулировочная 0,08 мм | |
| 8 | 2126-2402042 | Прокладка регулировочная 0,12 мм | |
| 8 | 2126-2402039 | Прокладка регулировочная 0,1 мм | |
| 8 | 2126-2402043 | Прокладка регулировочная 0,25 мм | |
| 8 | 2126-2402044 | Прокладка регулировочная 0,40 мм | |
| 9 | 2101-2402041 | Подшипник | |
| 10 | 2126-2402064-02 | Гайка регулировочная | |
| 11 | 2126-2402065 | Стопор | |
| 12 | 252135-29 | Шайба 8 пружинная | |
| 13 | 201452-29 | Болт М8х12 | |
| 14 | 6-2007108 | Подшипник | |
| 15 | 2126-2403010 | Дифференциал | |
| 16 | 2125-2403030-01 | Шайба упорная | |
| 16 | 2125-2403032-01 | Шайба упорная | |
| 17 | 412-2403050 | Шестерня полуоси | |
| 18 | 412-2403055 | Сателлит дифференциала | |
| 19 | 2126-2403060 | Палец сателлитов | |
| 20 | 2126-2403016 | Коробка дифференциала | |
| 21 | 252136-29 | Шайба 10 пружинная | |
| 22 | 360063 | Болт М10х1 | |
| 23 | 2126-2402060-11 | Шестерня ведомая | |
| 24 | 2715-2402017-11 | Шестерня ведущая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
