Каталог запасных частей к технике: ИЖ 2717. Прочее

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

5

6

7

8

8

8

8

9

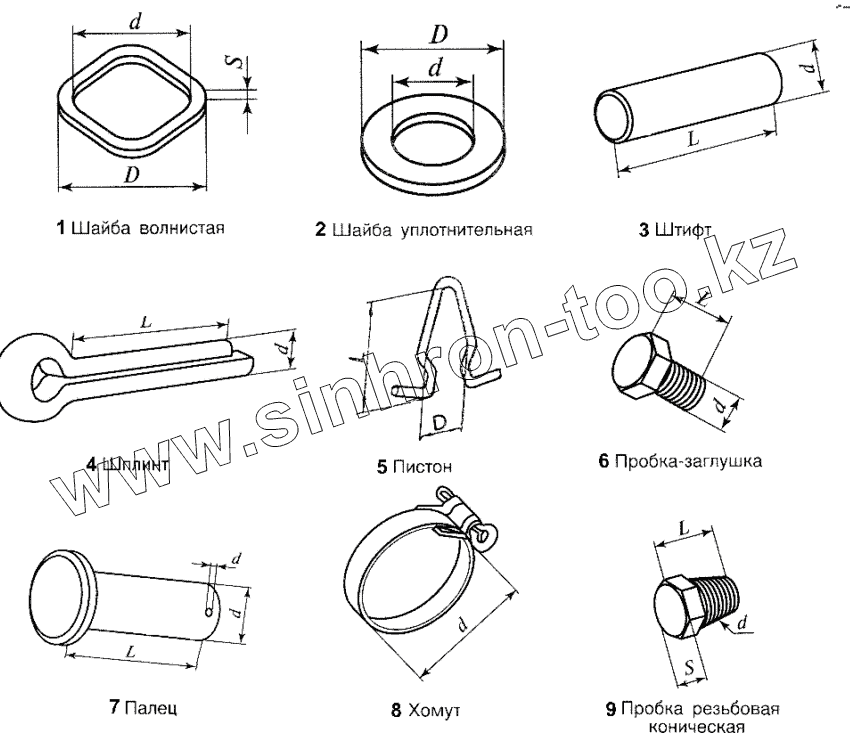

Позиция на иллюстрации	Заводской номер детали		Название детали
1	365343-02		Шайба волнистая(d=6,2,D=9,s=1)
2	365493		Шайба 10,3 уплотнитсльпая
3	258420		Штифт 6х25
4	258012-29		Шплинт(d=2, l=12)
4	258025-29		Шплинт 2,5х20
4	258039-29		Шплинт 3,2х25
4	258054-29		Шплинт 4х32
5	366159-02		Пистон
6	366728-29		Пробка-заглушка
7	260034-29		Палец 8х25
8	854892		Хомут
8	854890		Хомут
8	854894		Хомут
8	854898		Хомут
9	262541-29		Пробка КГ 1/8"

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
