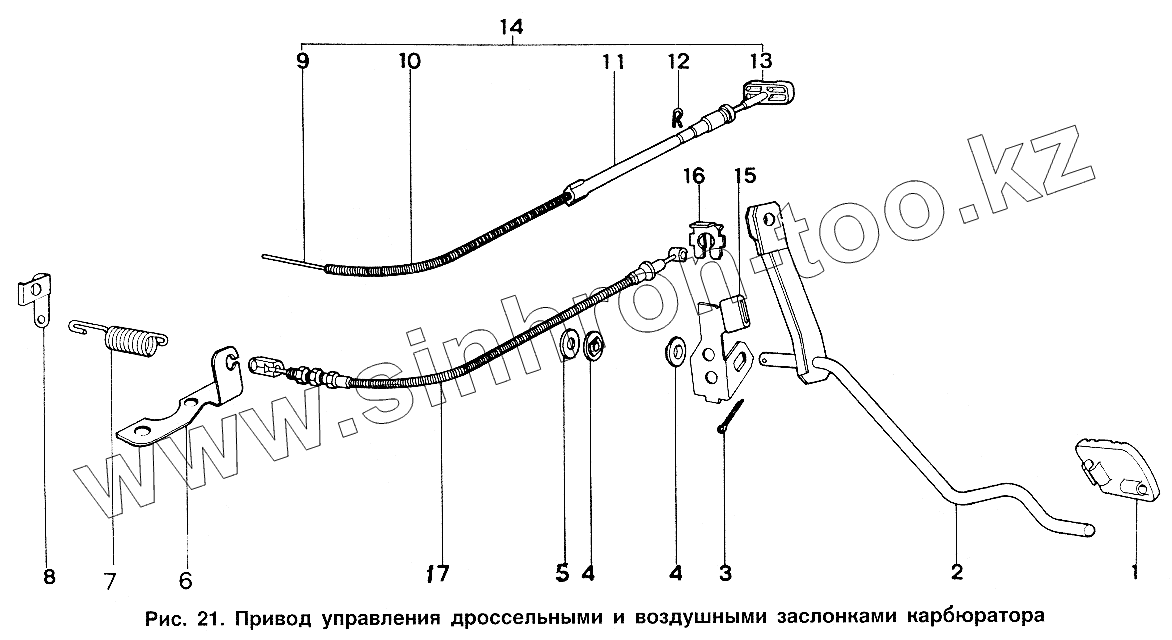

Каталог запасных частей к технике: ИЖ 2717. Привод управления дроссельными и воздушными заслонками

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
9
10
10
11
12
13
14
14
15
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
1 2126-1108028-01 Площадка педали
2 2126-1108010 Педаль акселератора
3 258039-29 Шплинт 3,2х25
4 2126-1108024 Втулка
5 252005-29 Шайба 8
6 21412-1108327-20 Кронштейн оболочки троса
7 2126-1108064 Пружина возвратная
8 21412-1108096-20 Кронштейн возвратной пружины
9 2126-1108101-80 Трос с ДВС ВАЗ
9 2126-1108101 Трос
10 2126-1108102-80 Оболочка троса с ДВС ВАЗ
10 2126-1108102 Оболочка троса
11 2126-1108120 Трубка троса
12 2126-1108112 Пружина
13 2126-1108115-01 Рукоятка со стержнем
14 2126-1108100-80 Тяга воздушной заслонки с ДВС ВАЗ
14 2126-1108100 Тяга воздушной заслонки в сборе
15 Кольцо 010-014-25-1 ГОСТ 9833-73
16 2126-1108032-01 Пластина прижимная
17 27171108050-81 Трос привода с двигателем ВАЗ-2106
17 2717-1108050-01 Трос привода с двигателем УЗАМ
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
