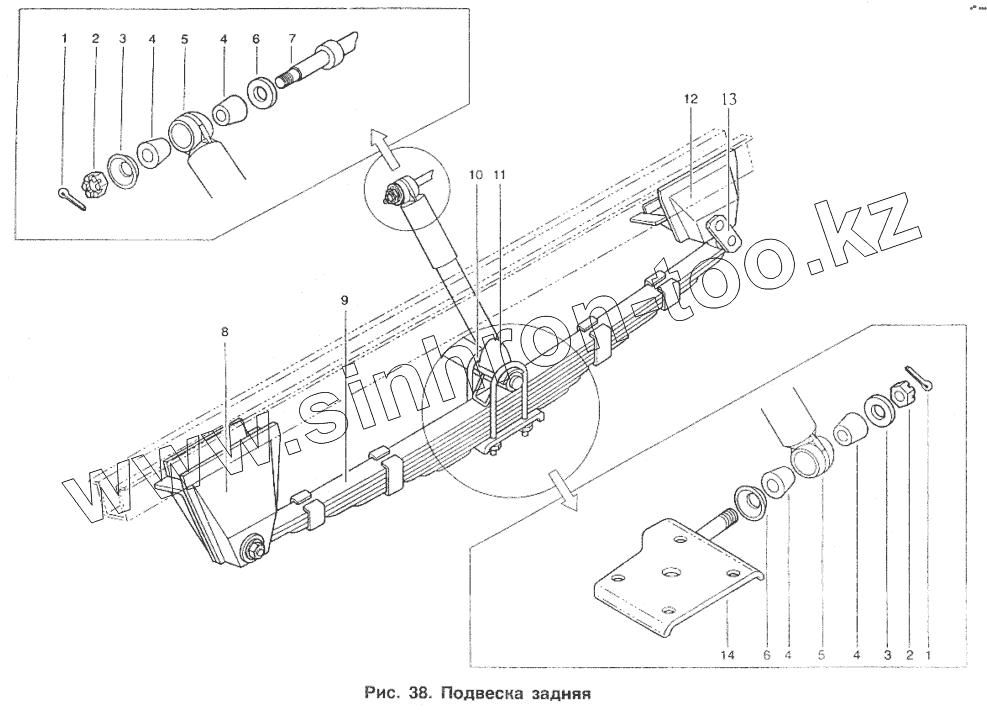

Каталог запасных частей к технике: ИЖ 2717. Подвеска задняя

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

4

4

5

5

6

6

7

8

9

10

11

12

13

14

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	258025-29		Шплинт 2,5х20
2	250977-29		Гайка М12х1,25
3	2125-2915536		Обойма наружная
4	402-2915432		Втулка амортизатора
5	2717-2915006-07		Амортизатор
6	2125-2915538		Обойма внутренняя
7	27171-2915530		Палец амортизатора верхний
8	27171-2912440		Кронштейн рессоры передний
9	27156-2912012		Рессора задняя в сборе
10	27171-2912408		Стремянка
11	2125-2912622		Буфер задней рессоры
12	27171-2912450		Кронштейн рессоры задний
13	408-2912457Р		Серьга рессоры (комплект)
14	27171-2912411		Накладка стремянок левая
14	27171-2912410		Накладка стремянок правая

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
