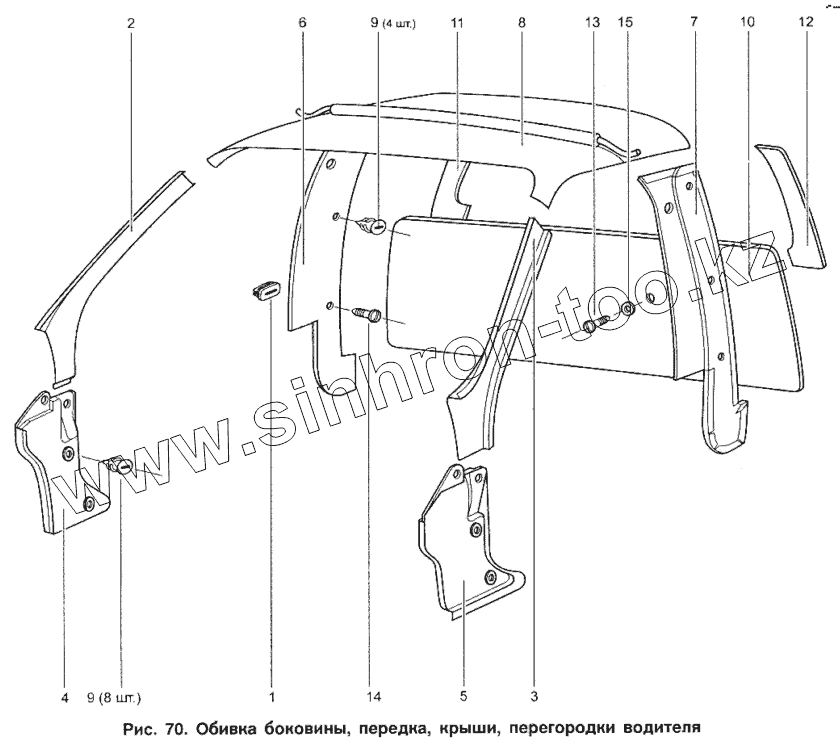

Каталог запасных частей к технике: ИЖ 2717. Обивка боковин, передка, крышки, перегородки водителя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2126-5102112		Гайка для винта 5
2	2126-5206090		Облицовка стоики ветрового окна правая
3	2126-5206091		Облицовка стойки ветрового окна левая
4	2126-5402020		Обивка боковины правая
5	2126-5402021		Обивка боковины левая
6	27171-5402040-20		Обивка боковая
7	27171-5402041-20		Обивка боковая
8	27171-5702008-11		Обивка потолка с дугой
9	2126-6102084		Пистон
10	27171-7802010-10		Обивка перегородки водителя
11	27171-7802016		Обивка перегородки боковая
12	27171-7802017		Обивка перегородки боковая
13	45 9622 1520		Винт 4х25
14	45 9652 1527		Винт 5х16
15	45 9811 1902		Шайба облицовочная(d=4,D=10,s=2,2)
