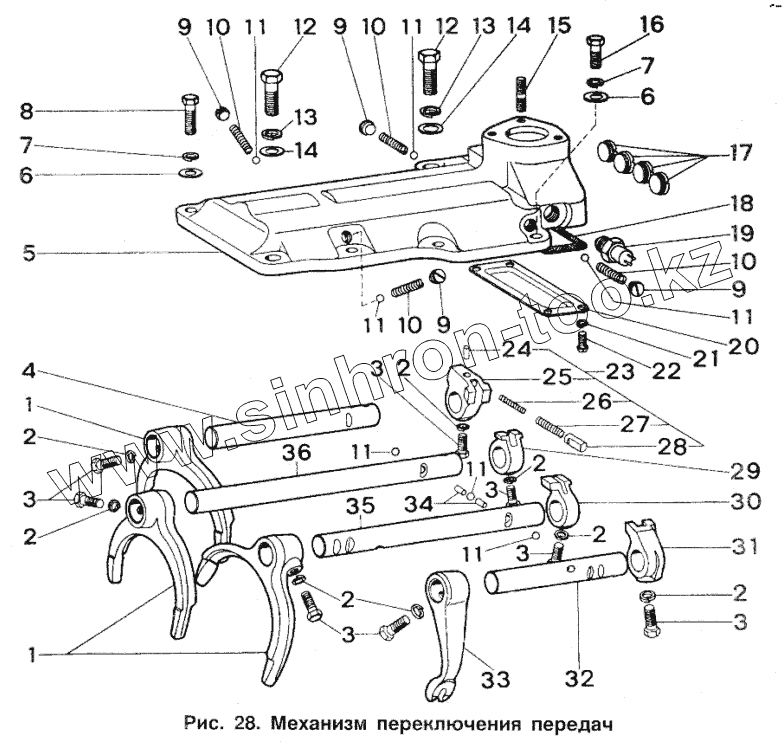

Каталог запасных частей к технике: ИЖ 2717. Механизм переключения коробки передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
2
2
2
3
3
3
3
3
3
4
5
6
6
7
7
8
9
9
9
9
10
10
10
10
11
11
11
11
11
11
11
12
12
13
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 2126-1702020 Вилка переключения передач
2 45 9816 1045 Шайба 6Т
3 2126-1702110 Болт стопорный
4 2126-1702060 Шток первой и второй передач
5 2126-1702016 Крышка верхняя
6 45 9811 1206 Шайба 8
7 45 9816 1006 Шайба 8Л
8 45 9346 1525 Болт М8Х28
9 2126-1702109 Пробка фиксатора
10 2126-1702041 Пружина фиксатора
11 46 9118 5761 Шарик Б7, 938-100 ГОСТ 3722-81
12 2126-1701249 Болт установочный
13 45 9816 1007 Шайба 10Л
14 45 9811 1207 Шайба 10
15 363072-29 Шпилька М6Х18
16 45 9346 1523 Болт М8Х22
17 2126-1702136 Пробка штоков
18 2126-1702113 Прокладка крышки
19 ВК418 Выключатель света заднего хода
19 2126-3700010-10 Выключатель света заднего хода
20 2126-1702112 Крышка нижняя
21 45 9816 1004 Шайба 5Л
22 45 9432 1079 Винт М5Х10
23 2126-1702025 Головка штока первой и второй передач
24 469400 Ролик 3х11,8
25 2126-1702026 Головка штока
26 2126-1702029 Пружина малая
27 2126-1702028 Пружина большая
28 2126-Т702027 Плунжер головки
29 2126-1702031 Головка штока третьей и четвертой передач
30 2126-1702035 Головка штока пятой передачи
31 2126-1702037 Головка штока заднего хода
32 2126-1702075 Шток заднего хода
33 2126-1702022 Вилка включения заднего хода
34 2126-1702085 Толкатель
35 2126-1702074 Шток пятой передачи
36 2126-1702071 Шток третьей и четвертой передач
37 2126-1702108 Прокладка регулировочная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
