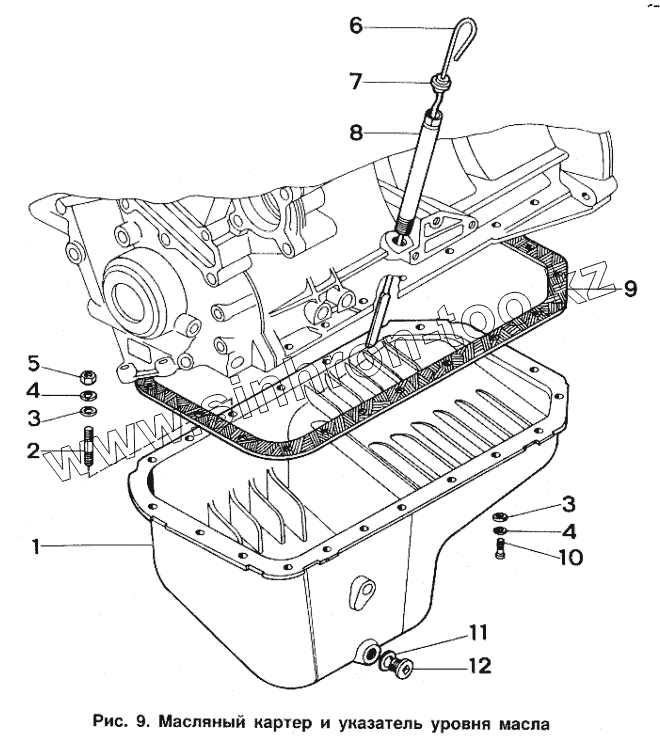

Каталог запасных частей к технике: ИЖ 2717. Масляный картер и указатель уровня масла

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 2126-1009015 Картер масляный
2 363073 Шпилька М6Х27
3 252004-29 Шайба 6
4 252134-29 Шайба 6 пружинная
5 250508-29 Гайка М6
6 412-1009050 Указатель уровня масла в сборе
7 412-1009057 Кольцо уплотнительное
8 412-1009060-01 Трубка указателя
9 412-1009070-11 Прокладка масляного картера
10 2010420 Болт М6х22
11 365155 Шайба 18,5 уплотнительная
12 366743-29 Пробка М18х1,5
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
