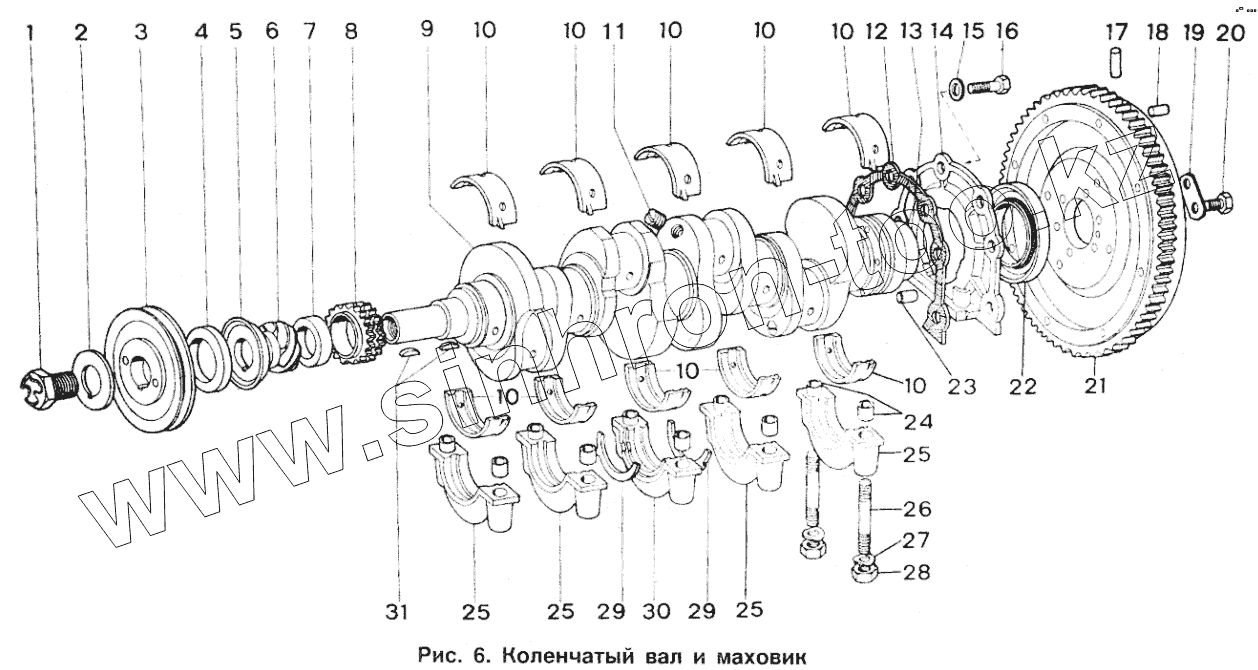

Каталог запасных частей к технике: ИЖ 2717. Коленчатый вал и маховик
/6.gif)
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
10
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
25
26
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1005125 | 412-1005125 | Обод маховика | |
| 412-1005120-10 | 412-1005120-10 | Маховик | |
| 412-1005185-Б | 412-1005185-Б | Крышка манжеты в сборе | |
| 2125-1005014 | 2125-1005014 | Вал коленчатый с пробками в сборе | |
| 2125-1005011-10 | 2125-1005011-10 | Вал коленчатый в сборе | |
| 1 | 248-1005054-2 | Болт | |
| 2 | 412-1005055 | Шайба стопорная храповика | |
| 3 | 412-1005060-02 | Шкив в сборе | |
| 4 | 412-1005034-03 | Манжета 1-42х62-4 | |
| 5 | 412-1005042-01 | Маслоотражатель | |
| 6 | 412-1005044 | Шестерня привода масляного насоса | |
| 7 | 412-1005046 | Втулка распорная | |
| 8 | 412-1005030-10 | Звездочка распределительная | |
| 9 | 3317.1005015 | Вал коленчатый | |
| 10 | 412-1005170-03 | Вкладыш коренного подшипника | |
| 10 | 412-1005170-04 | Вкладыш подшипника | |
| 11 | 366744 | Пробка М18х1,5 | |
| 12 | 412-1005187-Б | Прокладка крышки | |
| 13 | 21412-1701031 | Подшипник первичного вала | |
| 14 | 412-1005186-Б | Крышка манжеты | |
| 15 | 252004-29 | Шайба 6 | |
| 16 | 201420-29 | Болт М6х20 | |
| 17 | 361915 | Штифт 6х20 | |
| 18 | 361901 | Штифт 6х19 | |
| 19 | 412-1005129 | Пластина стопорная | |
| 20 | 412-1005127 | Болт крепления маховика | |
| 21 | 412-1005115-10 | Маховик в сборе | |
| 22 | 412-1005160-03 | Манжета 1-80х105-4 | |
| 23 | 361935 | Штифт 10х14 | |
| 24 | 361981 | Штифт 16,5х15 | |
| 25 | 412-1005140 | Крышка переднего, заднего и промежуточного подшипников | |
| 26 | 363062-33 | Шпилька М12Х75 | |
| 27 | 365146 | Шайба 12,5 | |
| 28 | 362042 | Гайка М12х1.25 | |
| 29 | 412-1005183-01 | Шайба упорная подшипника | |
| 30 | 412-1005145 | Крышка среднего подшипника | |
| 31 | 260414 | Шпонка 4х8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
