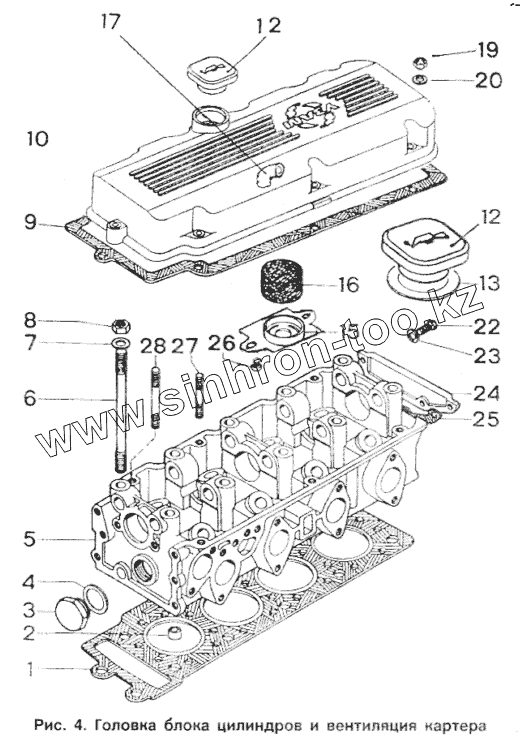

Каталог запасных частей к технике: ИЖ 2717. Головка блока цилиндров и вентиля картера

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
9
10
12
12
13
15
16
17
19
20
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
3313-1003260-10 3313-1003260-10 Крышка головки в сборе
248-1003012 248-1003012 Головка цилиндров с седлами и втулками в сборе
248-1003010 248-1003010 Головка цилиндров в сборе
1 3318-1003020 Прокладка головки в сборе
2 361981 Штифт 16,5х15
3 367105 Пробка М36х1,5
4 365154 Шайба 36 уплотнительная
5 248-1003015-10 Головка цилиндров
6 412-1003016-10 Шпилька М12х1,25-260
7 365153 Шайба 12,5
8 362042 Гайка М12х1.25
9 412-1003270-04 Прокладка крышки
9 412-1003270-01 Прокладка крышки
9 412-1003270-02 Прокладка крышки
10 3313-1003264-10 Крышка головки
12 248-1003151-10 Пробка в сборе
13 248-1003262-10 Прокладка пробки
15 248-1014159 Крышка фильтра вентиляции картера
16 3313-1014165 Элемент фильтрующий
17 412-8101290-01 Угольник
19 250508-29 Гайка М6
20 252004-29 Шайба 6
22 201422-29 Болт М6х25
23 252004-29 Шайба 6
24 412-1003302 Крышка головки задняя
25 412-1003303 Прокладка задней крышки
26 224598 Винт М5Х12
27 363077-29 Шпилька М6х38
28 363078-29 Шпилька М6х55
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
