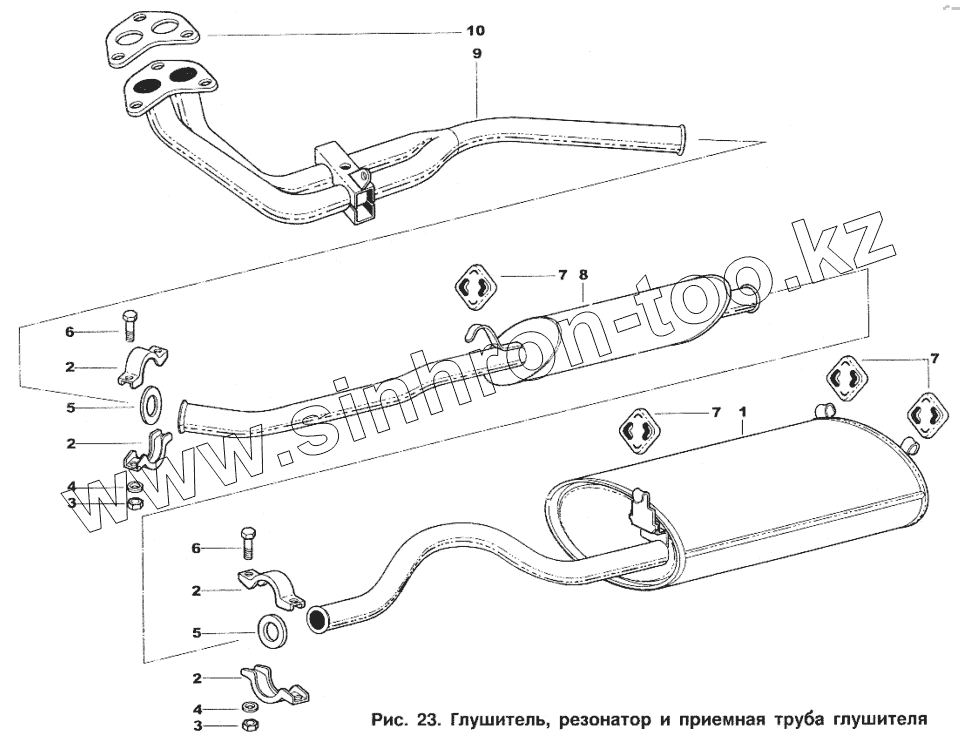

Каталог запасных частей к технике: ИЖ 2717. Глушитель, резонатор и приемная труба глушителя

Тип техники

Марка

Модель

Схема

1

2

2

2

2

3

3

4

4

5

5

6

6

7

7

7

8

9

9

10

10

Позиция на иллюстрации	Заводской номер детали		Название детали
2108-1203019	2108-1203019		Гайка приемной трубы
362068	362068		Гайка М10
2121-1203075	2121-1203075		Пластина контровки гаек
252136-29	252136-29		Шайба 10 пружинная
1	27171-1201010-11		Глушитель с трубами
2	2126-1203035		Хомут
3	250510-29		Гайка М8
4	252005-29		Шайба 8
5	2126-1203121-01		Кольцо уплотнительное
6	854046-29		Болт М8х58
7	2126-1203047		Подушка подвески
8	27171-1202010-11		Резонатор с трубой
9	2126-1203010-01		Труба приемная
9	2126-1203010-80		Труба приемная
10	2126-1203020-80		Прокладка приемной трубы
10	412-1203019		Прокладка приемной трубы

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
