Каталог запасных частей к технике: ИЖ 2717. Главный цилиндр тормоза

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

9

10

10

11

12

13

13

13

14

15

16

17

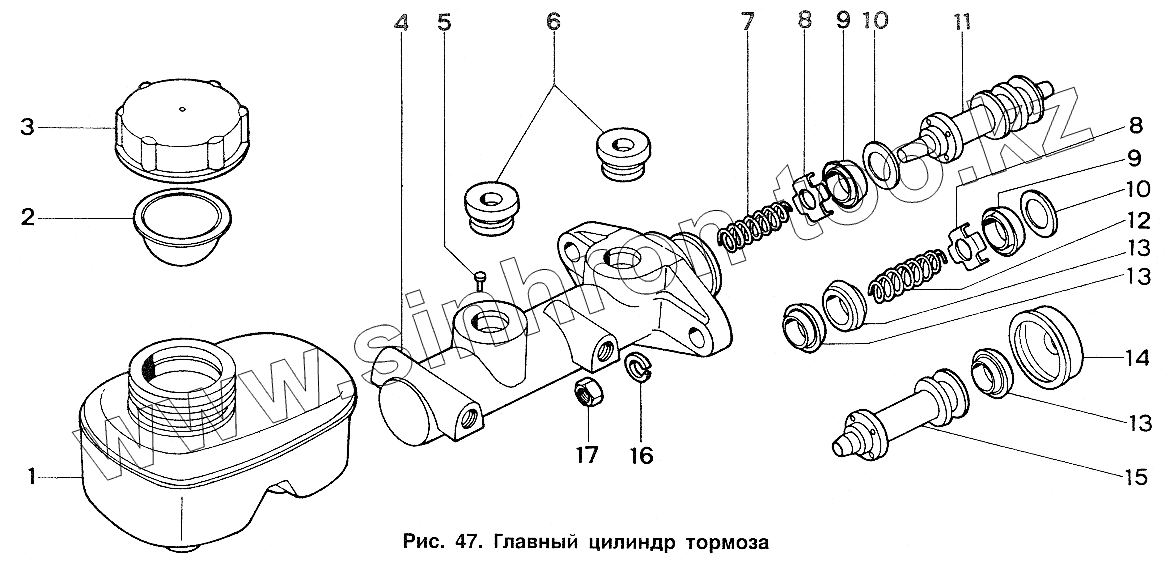

Позиция на иллюстрации	Заводской номер детали		Название детали
2126-3505010	2126-3505010		Главный цилиндр тормоза в сборе
1	412-3505106		Бачок
2	21251-3505119		Отражатель
3	412-3505116		Крышка бачка
4	2126-3505015		Корпус главного цилиндра
5	412-3505040		Штифт упорный
6	412-3505067		Втулка бачка
7	2126-3505044		Пружина
8	2126-3505047		Шайба упорная
9	2141-3505042		Манжета главная
10	2126-3505030		Клапан поршня
11	2126-3505034		Поршень второй камеры
12	412-3505043		Пружина возвратная поршня первой камеры
13	2141-3505045		Манжета разделительная
14	21251-3505125		Колпачок
15	2126-3505024		Поршень первой камеры
16	252136-29		Шайба 10 пружинная
17	250512-29		Гайка М10
18	412-3505073		Трубка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
