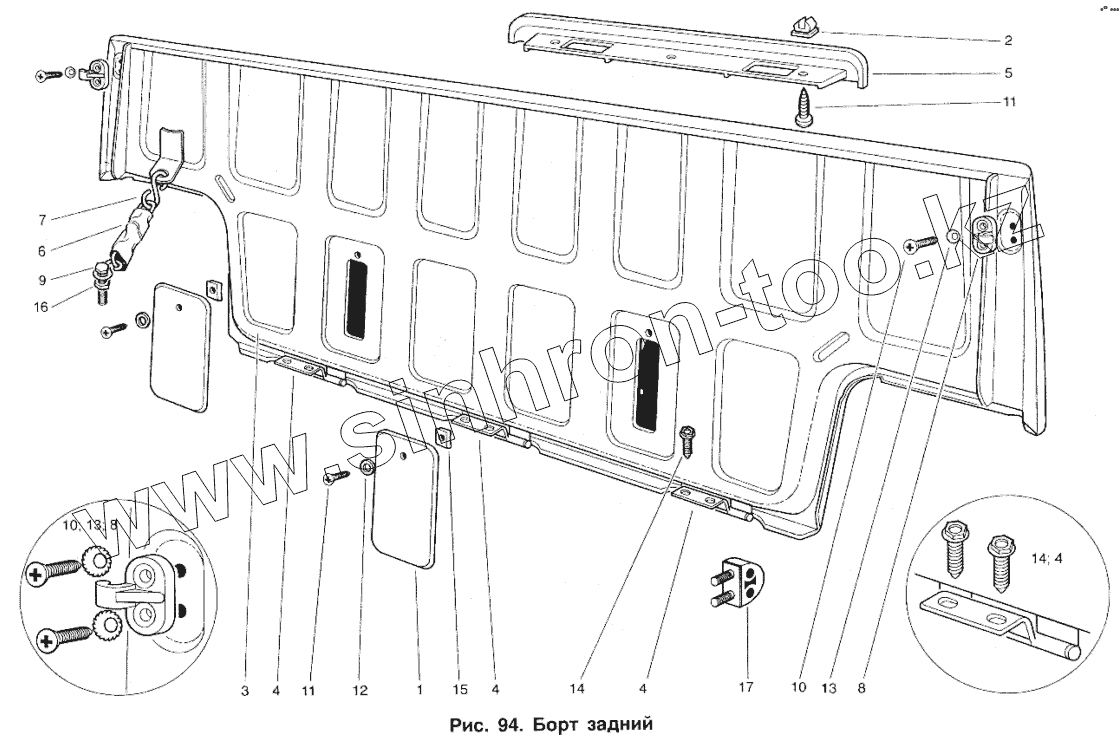

Каталог запасных частей к технике: ИЖ 2717. Борт задний

Тип техники

Марка

Модель

Схема

2

4

4

4

4

5

6

7

9

10

10

11

11

12

13

13

14

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
27171-8503010	27171-8503010		Петля борта
1	2715-3723101-10		Гайка для винта 5
2	2126-8212214		Гайка
4	27171-8502050		Петля борта
5	27171-8503042-10		Чехол
6	27171-8503064		Ограничитель заднего борта
7	27171-8503080		Зацеп
8	27171-8505112		Болт М8х30
9	45 9346 1526		Болт с шестигранной головкой (d=М8, l=30)
10	45 9412 1609		Винт 2М6
11	45 9652 1527		Винт 5х16
12	45 9816 1453		Шайба 5
13	45 9816 6494		Шайба 6
14	854042-29		Болт М8х16
15	854502-29		Гайка для винта 5
16	854509-29		Гайка М8
17	27171-8503001		Буфер заднего борта

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
