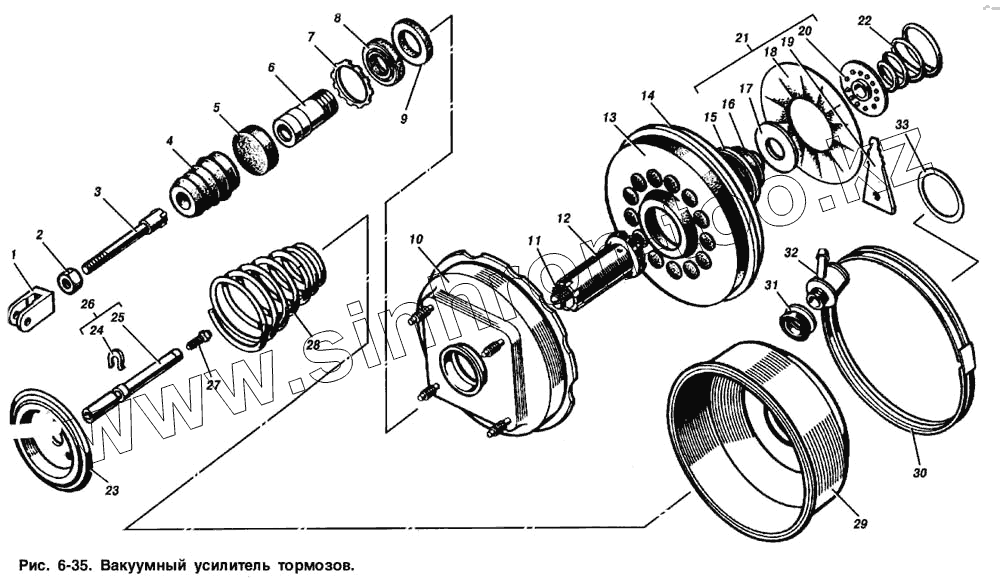

Каталог запасных частей к технике: ИЖ 2715. Вакуумный усилитель тормозов

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
412-3510010	412-3510010		Усилитель вакуумный тормозов в сборе
1	21251-3505064		Вилка толкателя
2	250510-29		Гайка М8
3	412-3510028		Толкатель поршня
4	412-3510066		Чехол
5	412-3510076		Фильтр воздушный
6	412-3510030		Втулка
7	412-3510064		Шайба стопорная
8	412-3510060		Манжета
9	412-3510062		Кольцо
10	412-3510012		Основание корпуса
11	412-3510056		Винт
12	412-3510048		Корпус поршня
13	412-3510038		Диафрагма
14	412-3510042-01		Кольцо опорное
15	412-3510040		Кольцо запорное
16	412-3510023		Клапан центральный
17	412-3510025		Шайба опорная
18	412-3510022-01		Оболочка секторов
19	412-3510018		Сектор опорного диска
20	412-3510024		Шайба секторов
21	412-3510016		Диск опорный
22	412-3510046		Пружина секторов
23	412-3510044		Тарелка опорная
24	412-3510036		Скоба упорная
25	412-3510052		Шток усилителя
26	412-3510050		Шток усилителя в сборе
27	412-3510074		Болт
28	412-3510068		Пружина
29	412-3510014		Крышка корпуса
30	412-3510071-10		Кольцо соединительное
31	412-3510072		Втулка уплотннтельная
32	412-3562009		Клапан обратный
33	412-3510088		Кольцо уплотнительное крышки

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
