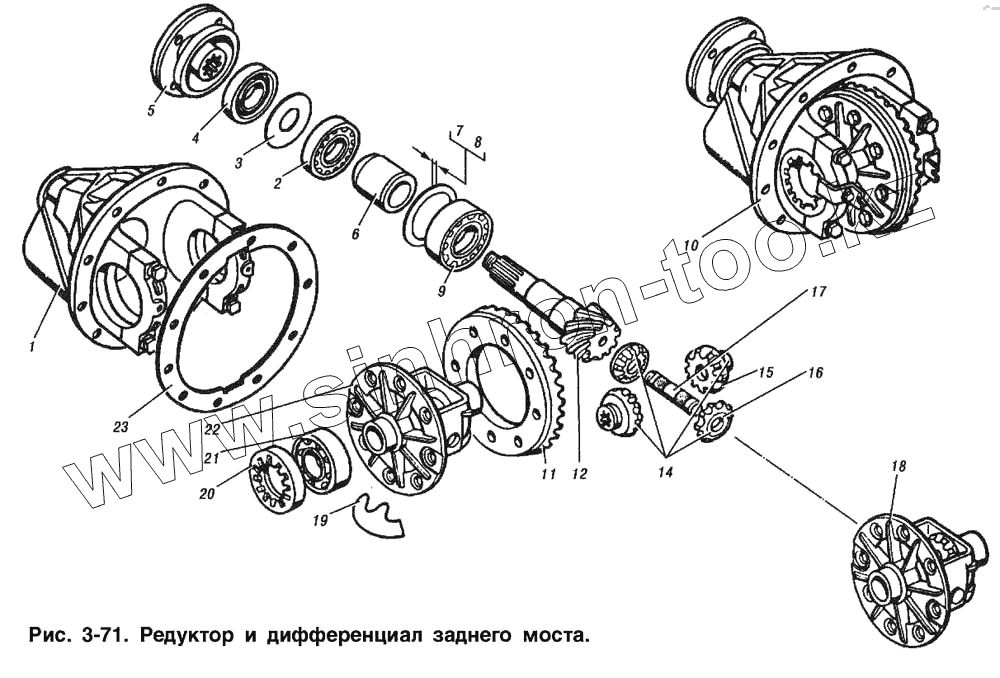

Каталог запасных частей к технике: ИЖ 2715. Редуктор и дифференциал заднего моста
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 365168 | 365168 | Шайба | |
| 360063 | 360063 | Болт М10х1 | |
| 252135-29 | 252135-29 | Шайба 8 пружинная | |
| 6-27705А | 6-27705А | Подшипник шестерни передний | |
| 6-27606А | 6-27606А | Подшипник шестерни задний | |
| 6-7207А | 6-7207А | Подшипник коробки дифференциала | |
| 21252-2402020 | 21252-2402020 | Комплект зубчатых колес | |
| 21251-2402020 | 21251-2402020 | Комплект зубчатых колес | |
| 21251-2403954 | 21251-2403954 | Дифференциал с подшипниками (комплект) | |
| 362913-02 | 362913-02 | Гайка М18х1,5 | |
| 201452 | 201452 | Болт М8х12 | |
| 1 | 407-2402015-Г | Картер редуктора с крышками | |
| 2 | 407-2402041-04 | Подшипник шестерни передний | |
| 3 | 407-2402030 | Шайба упорная подшипника | |
| 4 | 2125-2402052 | Манжета фланца шестерни | |
| 5 | 407-2402100 | Фланец крепления карданного вала | |
| 6 | 21251-2402029 | Втулка распорная | |
| 7 | 407-2402043 | Прокладка регулировочная толщиной 0,08 мм | |
| 8 | 407-2402044 | Прокладка регулировочная толщиной 0,12 мм | |
| 9 | Г-407-2402025-03 | Подшипник шестерни задний | |
| 10 | 21251-2402010 | Редуктор | |
| 10 | 2715-2402010-10 | Редуктор | |
| 11 | 21251-2402017 | Шестерня | |
| 11 | 408-2402017-10 | Шестерня | |
| 12 | 21251-2402060 | Колесо зубчатое ведомое | |
| 12 | 408-2402060-10 | Колесо зубчатое ведомое | |
| 14 | 412-2403951 | Шестерни дифференциала (комплект) | |
| 15 | 412-2403050 | Шестерня полуоси | |
| 16 | 412-2403055 | Сателлит дифференциала | |
| 17 | 407-2403060-02 | Палец сателлитов | |
| 18 | 408-2403010-03 | Дифференциал заднего моста | |
| 19 | 400-2402065-01 | Стопор регулировочной гайки | |
| 20 | 401-2402064-01 | Гайка регулировочная | |
| 21 | 412-2403036-01 | Подшипник коробки дифференциала | |
| 22 | 412-2403950 | Коробка дифференциала с упорными шайбами (комплект) | |
| 23 | 400-2402070 | Прокладка редуктора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
