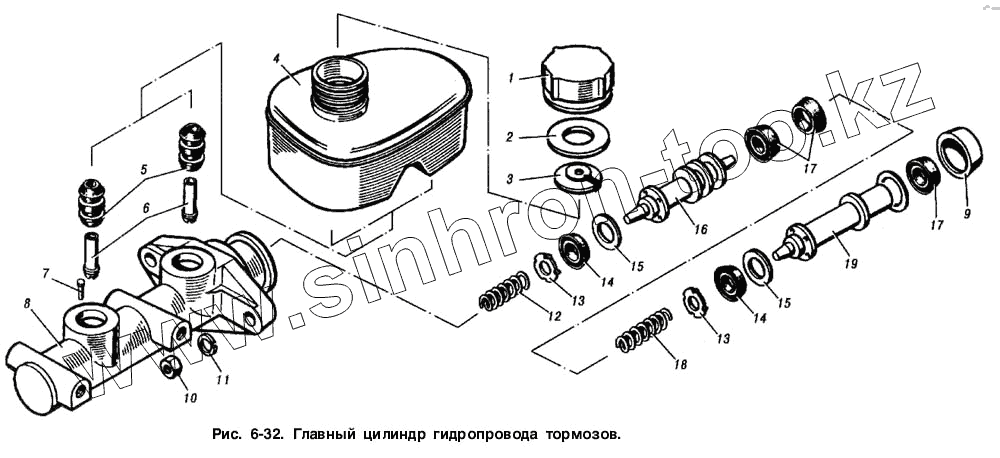

Каталог запасных частей к технике: ИЖ 2715. Главный цилиндр гидропривода тормозов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
2126-3505010-10 2126-3505010-10 Главный цилиндр тормоза
1 412-3505116 Крышка бачка
2 412-3505122 Прокладка
3 21251-3505119 Отражатель
4 412-3505106 Бачок
5 412-3505067 Втулка бачка
6 412-3505073 Трубка
7 412-3505040 Штифт упорный
8 2125-3505015-11 Корпус главного цилиндра
9 2126-3505125 Колпачок
10 250512-29 Гайка М10
11 252136-29 Шайба 10 пружинная
12 412-3505044 Пружина возвратная поршня второй камеры
13 412-3505047 Шайба упорная
14 412-3505042 Манжета главная поршня
15 412-3505030 Клапан поршня
16 412-3505034 Поршень второй камеры
17 412-3505045 Манжета разделительная
18 412-3505043 Пружина возвратная поршня первой камеры
19 21251-3505024 Поршень первой камеры
