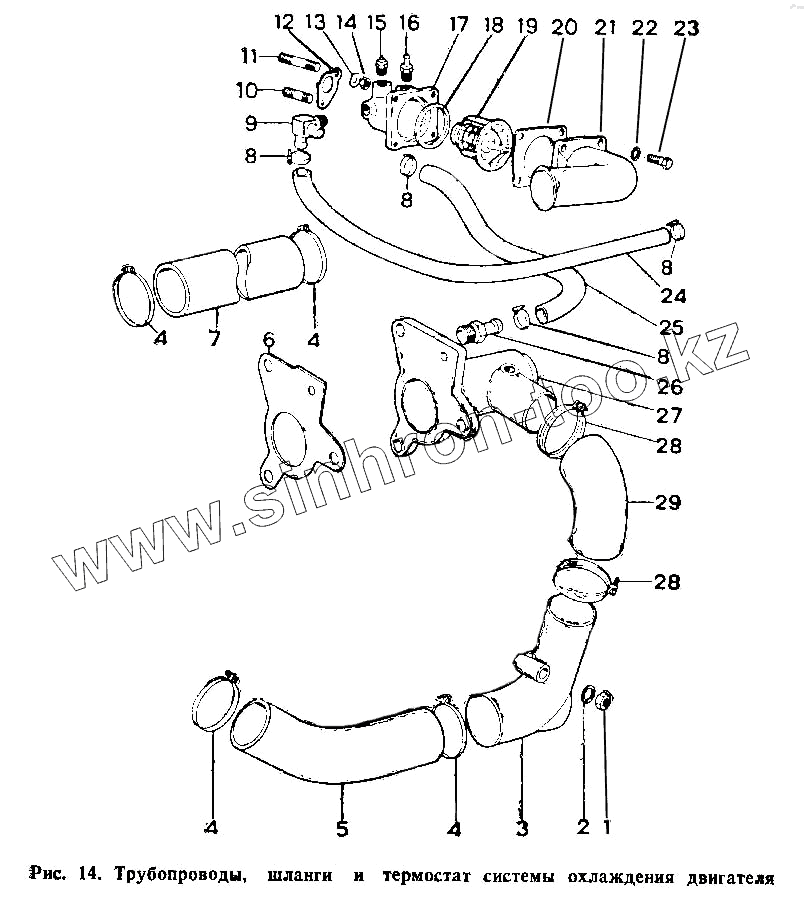

Каталог запасных частей к технике: ИЖ 2126. Трубопроводы, шланги и термостат системы охлаждения двигателя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТМ 100А | ТМ 100А | Датчик указателя температуры воды | |
| 214007-3808610 | 214007-3808610 | Датчик указателя температуры воды | |
| ТМ 100А-Т | ТМ 100А-Т | Датчик указателя температуры воды | |
| 1 | 250511-29 | Гайка М8х1 | |
| 2 | 252135-29 | Шайба 8 пружинная | |
| 3 | 412-1303054-10 | Патрубок подводящий | |
| 4 | 2126-1303100 | Хомут | |
| 5 | 2126-130302,5 | Рукав подводящий | |
| 6 | 412-1303044-10 | Прокладка | |
| 7 | 2126-1303010 | Рукав отводящий | |
| 8 | 367238-29 | Хомут 22 | |
| 9 | 412-1306112-10 | Тройник | |
| 10 | 363063-29 | Шпилька М8х1х22 | |
| 11 | 363085-29 | Шпилька М8Х72 | |
| 12 | 412-1306102 | Прокладка гнезда термостата | |
| 13 | 252005-29 | Шайба 8 | |
| 14 | 250511-29 | Гайка М8х1 | |
| 15 | 2140-3808610 | Датчик указателя температуры воды | |
| 16 | 367615-29 | Ниппель К 3/8" | |
| 17 | 2126-1306008 | Гнездо с термостатом | |
| 18 | 412-1306040 | Прокладка термостата | |
| 19 | 412-1306010 | Термостат в сборе | |
| 20 | 412-1306108 | Прокладка крышки | |
| 21 | 412-13061,06-10 | Крышка | |
| 22 | 252004-29 | Шайба 6 | |
| 23 | 201422-29 | Болт М6х25 | |
| 24 | 412-1303102-50 | Шланг отводящий подогрева впускной трубы | |
| 25 | 412-1303096-20 | Шланг перепускной | |
| 26 | 412-1303104 | Штуцер патрубка водяного насоса | |
| 27 | 412-1303038-60 | Патрубок | |
| 28 | 367239-29 | Хомут | |
| 29 | 412-1303030-20 | Шланг подводящий водяного насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
