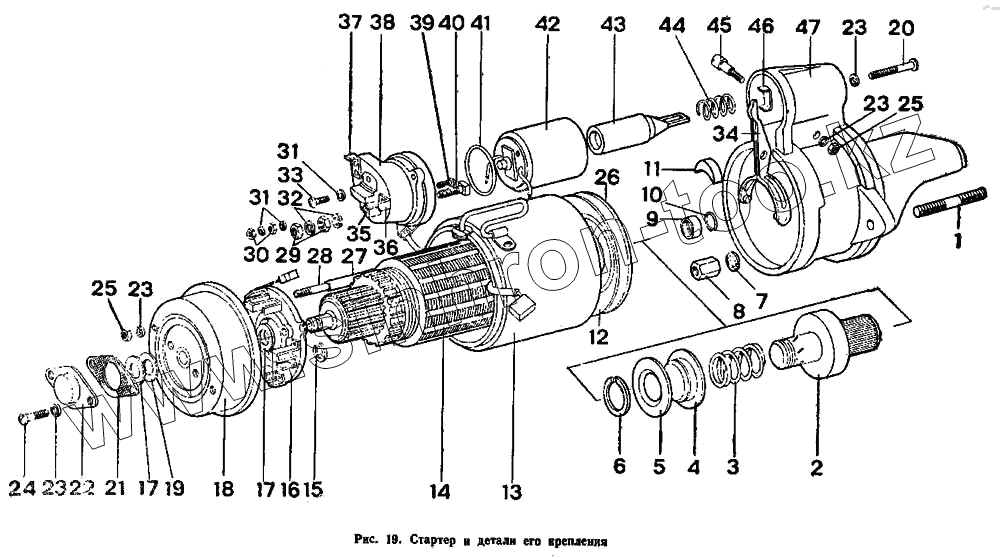

Каталог запасных частей к технике: ИЖ 2126. Стартер и детали его крепления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 42.3708620 | 42.3708620 | Зубчатое колесо привода в сборе | |
| 42.3708210 | 42.3708210 | Вал с пластинами в сборе | |
| 42.3708840 | 42.3708840 | Ярмо с катушкой в сборе | |
| 42.3708810 | 42.3708810 | Якорь с пружиной в сборе | |
| ФЭ 3.599.164 | ФЭ 3.599.164 | Щетка стартера в сборе | |
| 4216.3708 | 4216.3708 | Стартер в сборе | |
| 2140-3708010-11 | 2140-3708010-11 | Стартер в сборе | |
| 42.3708800 | 42.3708800 | Реле в сборе | |
| 23.3708304 | 23.3708304 | Пружина щетки | |
| 42.3708890 | 42.3708890 | Крышка реле в сборе | |
| 42.3708110 | 42.3708110 | Катушка полюсов в сборе | |
| 42.3708170 | 42.3708170 | Катушка полюса № 4 в сборе | |
| 2302.3708160 | 2302.3708160 | Катушка полюса № 3 в сборе | |
| 42.3708140 | 42.3708140 | Катушка полюса № 2 в сборе | |
| 2302.3708130 | 2302.3708130 | Катушка полюса № 1 в сборе | |
| 42.3708600 | 42.3708600 | Привод в сборе | |
| 1 | 216596-29 | Шпилька М12х1,25х60 | |
| 2 | 42.3708610 | Муфта привода в сборе | |
| 3 | 23.3708603 | Пружина | |
| 4 | 2302.370804510 | Заглушка | |
| 5 | 42.3708604 | Кольцо упорное | |
| 6 | 42.3708601 | Кольцо запорное | |
| 7 | 252157-29 | Шайба 12 пружинная | |
| 8 | 362044-29 | Гайка М12х1,25 | |
| 9 | СТ230 3708004 | Кольцо упорное | |
| 10 | СТ230-3708007 | Кольцо замковое | |
| 11 | 42.3708603 | Кольцо поводковое | |
| 12 | 2302.3708048 | Кольцо уплотнительное | |
| 13 | 421.3708100 | Крышка со стороны привода | |
| 14 | 42.3708200 | Якорь в сборе | |
| 15 | 2302.3708044 | Шайба стопорная | |
| 16 | 42.3708310 | Траверса в сборе | |
| 17 | 42.3708009 | Шайба регулировочная | |
| 18 | 42.3708300 | Крышка со стороны коллектора в сборе | |
| 19 | 42.37080 15 | Шяйба упорная | |
| 20 | 220111-29 | Винт М6Х30 | |
| 21 | 2302.3708043 | Прокладка | |
| 22 | 2302.3708041 | Колпак | |
| 23 | Шайба 6 пружиннная | Шайба 6 пружиннная | |
| 24 | 220105-29 | Винт М6х16 | |
| 25 | Гайка М6 | Гайка М6 | |
| 26 | 2302.3708050 | Подшипник в сборе | |
| 27 | 2302.3708049 | Трубка изоляционная | |
| 28 | 2302.3708003 | Шпилька М8Х176 | |
| 29 | Гайка М8 | Гайка М8 | |
| 30 | Г айка М5 | Г айка М5 | |
| 31 | Шайба 5 пружинная | Шайба 5 пружинная | |
| 32 | Шайба 8 пружинная | Шайба 8 пружинная | |
| 33 | 22079-21 | Винт М5Х14 | |
| 34 | 42.3708020 | Рычаг в сборе | |
| 35 | 2302.3708893 | Наконечник | |
| 36 | 2302.3708896 | Штекер | |
| 37 | 2302.3708895 | Штекер | |
| 38 | 42.3708891 | Крышка реле | |
| 39 | СТ230-3708839 | Болт МХ-0799 | |
| 40 | 2302.3708894 | Болт контактный | |
| 41 | 12.3708805 | Кольцо уплотнтельное | |
| 42 | 42.3708830 | Ярмо со штоком в сборе | |
| 43 | 4-.3708812 | Якорь | |
| 44 | 23.3708802 | Пружина | |
| 45 | 42.3708014 | Ось рычага | |
| 46 | 2302.3708803 | Скоба | |
| 47 | 421.3708100 | Крышка со стороны привода |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
