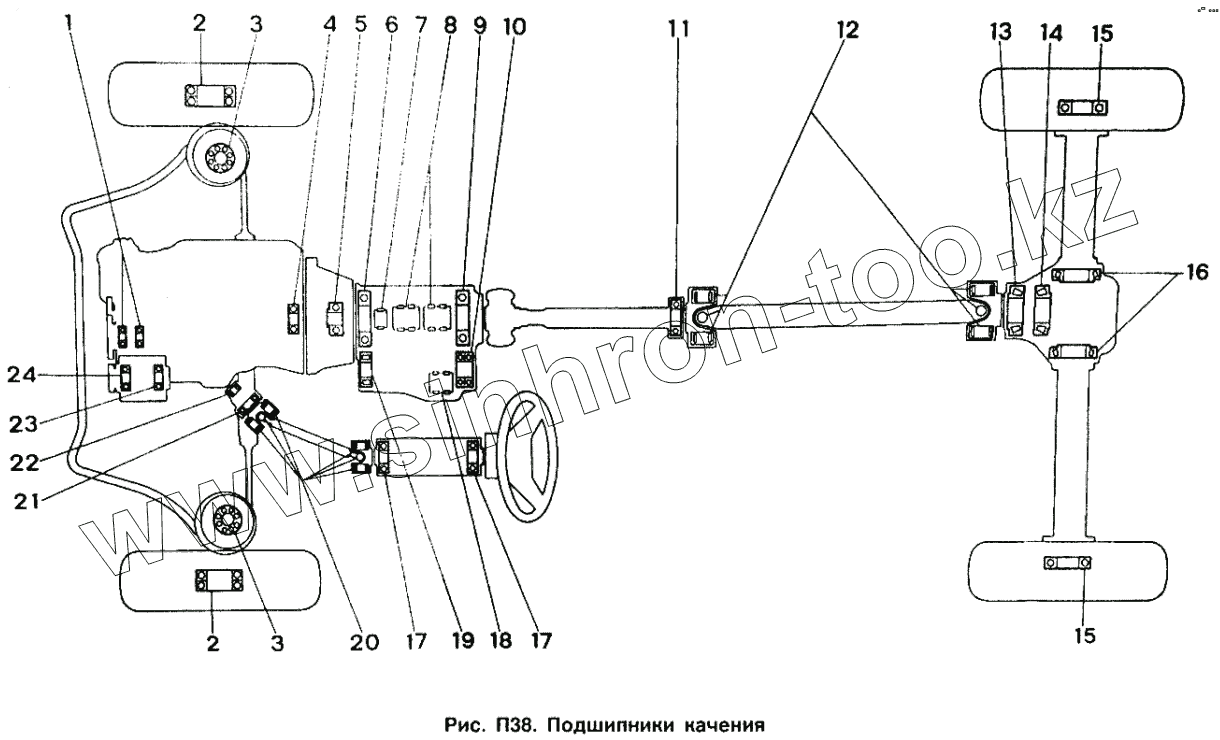

Каталог запасных частей к технике: ИЖ 2126. Схема расположения подшипников качения
/146.gif)
1
2
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 412-1307080-02 | Подшипник насоса в сборе | |
| 2 | 6-256907А1Е7С17 | Подшипник качения (D=64, d=34, В=37) | |
| 2 | 256907А1КЕ12.Р6 Q6/L19 | Подшипник качения (D=64, d=34, В=37) | |
| 3 | 108804 | Подшипник | |
| 4 | 21412-1701031 | Подшипник первичного вала | |
| 5 | 2141-1601182 | Подшипиик шариковый радиильный, однорядный | |
| 6 | 2126-170101032 | Подшипник качения (D=75, d=30, В=19) | |
| 7 | 2126-1701028 | Подшипник вторичного вала | |
| 8 | 2126-1701109 | Подшипник | |
| 9 | 2126-1701085 | Подшипник | |
| 10 | 2126-1701066 | Подшипник шариковый | |
| 11 | 6-180505VС17 | Подшипник качения (D=52,d=25,В=18) | |
| 12 | 704902К6VС10 | Подшипник качения (D=28,d=15,2,В=20) | |
| 13 | 407-2402025-03 | Подшипник | |
| 14 | 2101-2402041 | Подшипник | |
| 15 | 6-180306КIVС17 | Подшипник качения (D=72,d=30,В=19) | |
| 15 | 401-2403080-А | Подшипник | |
| 16 | 6-2007108 | Подшипник | |
| 17 | 1000805 | Шарикоподшипник ГОСТ 8338-75 | |
| 18 | 2126-1701083 | Подшипник | |
| 19 | 2126-1701040 | Подшипник роликовый | |
| 20 | 904900 | Подшипник кардана | |
| 21 | 202 | Шарикоподшипник ГОСТ 8338-75 | |
| 22 | 2126-3401230 | Подшипник шестерни роликовый | |
| 23 | 6-180502К1С9Ш1 | Подшипник со стороны контактных колец | |
| 24 | 6-180603КС9Ш1 | Подшипник со стороны привода |
