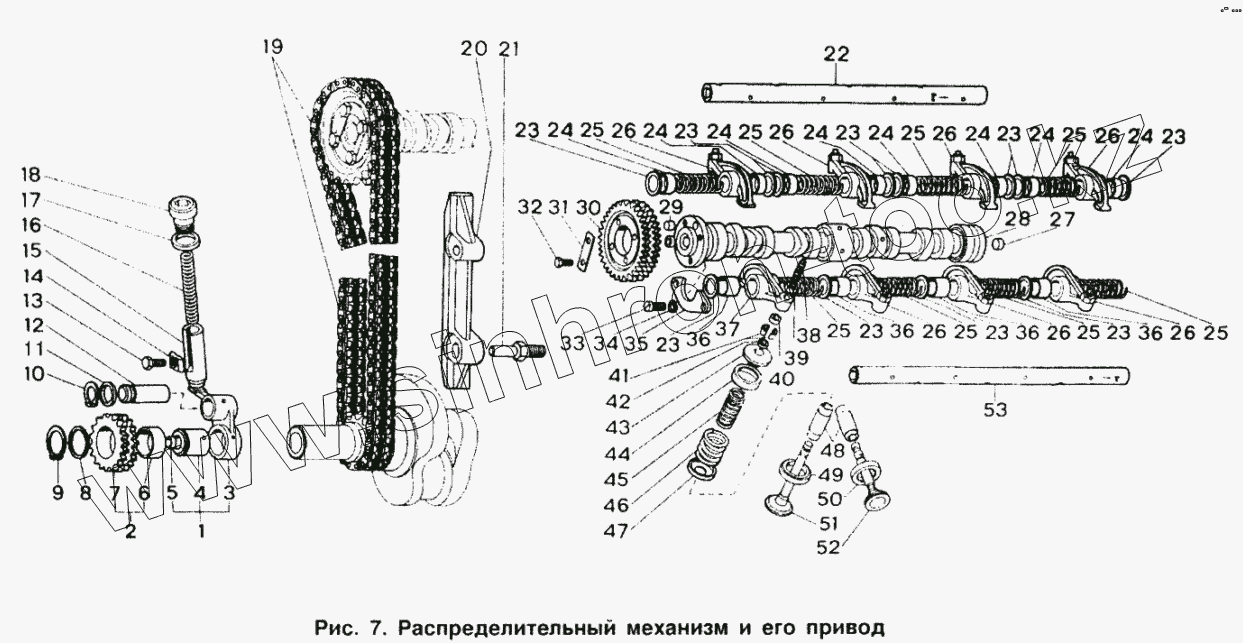

Каталог запасных частей к технике: ИЖ 2126. Распределительный механизм и его привод
/7.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
23
23
23
23
23
24
24
24
24
24
24
24
24
25
25
25
25
25
25
25
25
26
26
26
26
26
26
26
27
28
29
30
31
32
33
34
35
36
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-1007080-БР | 412-1007080-БР | Седло вставное выпускного клапана, увеличенное на 0,6 мм | |
| 3317-1007082-20 | 3317-1007082-20 | Седло вставное впускного клапана, увеличенное на 0,6 мм | |
| 412-1006050-10 | 412-1006050-10 | Рычаг со звездочкой в сборе | |
| 412-1006950 | 412-1006950 | Привод распределительного вала (комплект) | |
| 412-1007033-БР | 412-1007033-БР | Втулка клапана направляющая, увеличенная на 0,25 мм | |
| 412-1006010 | 412-1006010 | Вал распределительный в сборе | |
| 1 | 412-1006051-10 | Рычаг натяжного устройства в сборе | |
| 2 | 412-1006045-10 | Звездочка натяжного устройства в сборе | |
| 3 | 412-1006052-10 | Рычаг натяжного устройства | |
| 4 | 412-1006053 | Ось звездочки | |
| 5 | 367017 | Заглушка 10х9 | |
| 6 | 412-1006047 | Втулка звездочки | |
| 7 | 412-1006046-10 | Звездочка натяжного устройства | |
| 8 | 365143 | Шайба 22 | |
| 9 | 366561 | Кольцо диам. 22 пружинное опорное | |
| 10 | 366560 | Кольцо диам. 12 пружинное опорное | |
| 11 | 365144 | Шайба 12 | |
| 12 | 412-1006056 | Ось рычага | |
| 13 | 360129-29 | Болт М10х24 | |
| 14 | 412-1006075-01 | Пластина прижимная | |
| 15 | 412-1006066-01 | Плунжер натяжного устройства | |
| 16 | 412-1006070 | Пружина натяжного устройства | |
| 17 | 365145 | Шайба 22 | |
| 18 | 367102-29 | Пробка-заглушка М22х1,5 | |
| 19 | 412-1006040-30 | Цепь привода вала в сборе | |
| 20 | 412-1006078-01 | Успокоитель цепи | |
| 21 | 412-1006080 | Ось успокоителя цепи | |
| 22 | 412-1007104 | Ось коромысел выпускных клапанов в сборе | |
| 23 | 365156 | Шайба 16 | |
| 24 | 412-1007136 | Втулка распорная коромысел малая | |
| 25 | 407-1007130 | Пружина поджимная коромысла | |
| 26 | 412-11007140 | Коромысло клапана в сборе | |
| 27 | 367017 | Заглушка 10х9 | |
| 28 | 412-1006015 | Вал распределительный | |
| 29 | 361890 | Штифт 8х10 | |
| 30 | 412-1006020-20 | Звездочка ведомая вала | |
| 31 | 412-1006023 | Пластина болтов крепления звездочки | |
| 32 | 201417 | Болт М6х14 | |
| 33 | 222527 | Винт М6х20 | |
| 34 | 252134 | Шайба 6 пружинная | |
| 35 | 412-1006018 | Фланец упорный вала | |
| 36 | 412-1007134 | Втулка распорная коромысел большая | |
| 37 | 412-11007146 | Коромысло клапана | |
| 38 | 412-1007122 | Винт регулировочный коромысла клапана М8х1 | |
| 39 | 362003-11 | Контргайка М8х1 | |
| 40 | 412-1007012 | Наконечник стержня | |
| 41 | 412-1007028-01 | Сухарь клапана | |
| 42 | 412-1007027 | Шайба уплотнительная тарелки | |
| 43 | 412-1007025 | Тарелка пружины клапана | |
| 44 | 412-1007014 | Колпак клапана маслозащитный | |
| 45 | 412-1007021 | Пружина клапана внутренняя | |
| 46 | 412-1007020 | Пружина клапана наружная | |
| 47 | 408-1007030 | Шайба опорная пружины | |
| 48 | 412-1007033 | Втулка направляющая клапана | |
| 49 | 3317-1007082 | Седло вставное впускного клапана | |
| 50 | 412-1007080 | Седло вставное выпускного клапана | |
| 51 | 3317-1007010 | Клапан впускной | |
| 52 | 248-1007012 | Клапан выпускной в сборе | |
| 53 | 412-1007100 | Ось коромысел впускных клапанов в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
