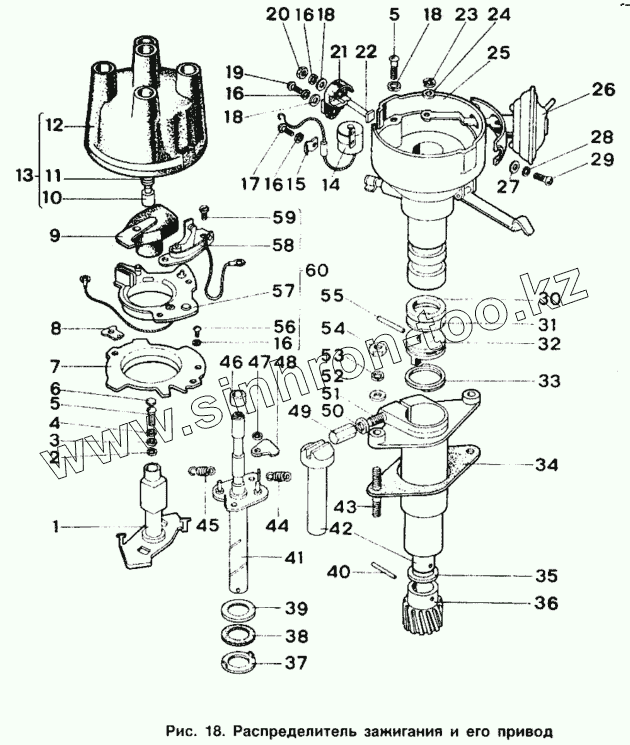

Каталог запасных частей к технике: ИЖ 2126. Распределитель зажигания и его провод
/83.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
16
16
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Р34-3706006-Т | Р34-3706006-Т | Сальник | |
| 47.3706600-70 | 47.3706600-70 | Регулятор вакуумный | |
| 47.3706 | 47.3706 | Распределитель зажигания | |
| 412-1016010-20 | 412-1016010-20 | Привод распределителя зажигания в сборе | |
| Р147-А-3706100-01 | Р147-А-3706100-01 | Корпус распределителя в сборе | |
| 412-1016020-20 | 412-1016020-20 | Корпус привода | |
| Р142-3706005-70 | Р142-3706005-70 | Держатель | |
| 4707.3706200 | 4707.3706200 | Валик распределителя с автоматом | |
| 4701.3706200 | 4701.3706200 | Валик распределителя с автоматом | |
| 1 | Р147-3706230 | Кулачок распределителя в сборе | |
| 2 | Н-11969-8 | Шайба 7 | |
| 3 | Н-1693-29 | Шайба 4 | |
| 4 | Н-1388-33 | Шайба 4 пружинная | |
| 5 | Н-1309-29 | Винт М4х10 | |
| 6 | Р34-3706006 | Сальник | |
| 7 | Р142-А-3706301 | Обойма шарикоподшипника | |
| 8 | Р142-3706005 | Держатель | |
| 9 | Р35-3706020 | Бегунок | |
| 10 | Р35-3706502 | Уголек комбинированный | |
| 11 | Р41-3706504 | Пружина контактная | |
| 12 | Р35-3706501 | Крышка распределителя | |
| 13 | Р35-3706500 | Крышка распределителя в сборе | |
| 14 | К42-18-5-0,22 мкф-20 | Конденсатор | |
| 15 | Р20-3706013-Б | Скоба | |
| 16 | Н-1386-33 | Шайба 4 пружинная | |
| 17 | Н-1841-29 | Винт М4х6,8 | |
| 18 | Н-1262-29 | Шайба 4 | |
| 19 | Н-1307-29 | Винт М4х8 | |
| 20 | Н-1325-29 | Гайка М4 | |
| 21 | Р107-3706015 | Фиксатор крышки | |
| 22 | Н-1958-29 | Болт специальный | |
| 23 | Н-2168 | Шайба 3 | |
| 24 | Н-1354-29 | Шайба регулировочная | |
| 25 | Р147-3706100 | Корпус распределителя в сборе | |
| 26 | 47-3706600 | Регулятор вакуумный | |
| 27 | Н-2236-29 | Шайба 5 | |
| 28 | Н-1387-33 | Шайба 5 пружинная | |
| 29 | Н-1313-29 | Винт М5х10 | |
| 30 | 412-3706218 | Кольцо уплотнительное | |
| 31 | Н-1376-33 | Шайба 13, толщина 0,32 мм | |
| 32 | Р140-3706011 | Муфта | |
| 33 | Р35-3706014-В | Кольцо пружинное | |
| 34 | 412-1016030 | Прокладка корпуса | |
| 35 | 365152 | Шайба 13 | |
| 36 | 412-1016018 | Колесо зубчатое привода ведомое | |
| 37 | Р142-3706008 | Шайба стопорная | |
| 38 | Н-2052 | Шайба 15 текстолитовая | |
| 39 | Н-2009 | Шайба 15 | |
| 40 | 258617 | Штифт 4Х25 | |
| 41 | Р142-3706210 | Валик с пластиной грузиков | |
| 42 | 412-1016016 | Валик привода | |
| 43 | 363072-29 | Шпилька М6Х18 | |
| 44 | 40.3706205 | Пружина | |
| 45 | СТ-7304 | Пружина | |
| 46 | Р142-3706201 | Втулка | |
| 47 | Н-2130-29 | Шайба 4,2 | |
| 48 | Р142-3706242 | Грузик | |
| 49 | 412-1016024 | Гайка М8х1 | |
| 50 | 252005-29 | Шайба 8 | |
| 51 | 363076-29 | Шпилька М8х1х28 | |
| 52 | 252004-29 | Шайба 6 | |
| 53 | 252134-29 | Шайба 6 пружинная | |
| 54 | 250508-29 | Гайка М6 | |
| 55 | Н-1941-33 | Штифт | |
| 56 | Н-1932-29 | Винт М4х5 | |
| 57 | Р147-3706310 | Пластина прерывателя с шарикоподшипником | |
| 58 | Р147-А-3706800 | Прерыватель в сборе | |
| 59 | Н-2087-29 | Винт М4х5 самотормозящийся | |
| 60 | Р147-3706300 | Пластина прерывателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
