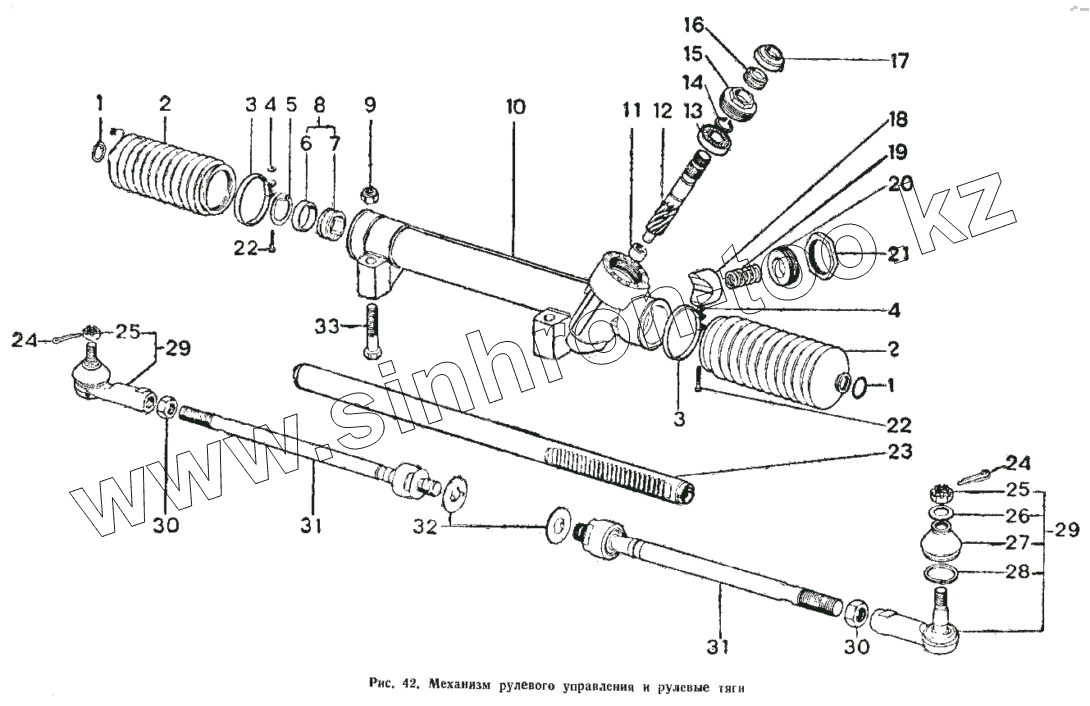

Каталог запасных частей к технике: ИЖ 2126. Механизм рулевого управления и рулевые тяги

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

24

25

25

26

27

28

29

29

30

30

31

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
2126-3401277-01	2126-3401277-01		Чехол рейки термостойкий
2126-3401200-05	2126-3401200-05		Механизм рулевой
1	013-017-25-2-2		Кольцо крепления чехла рейки
2	2126-3401277		Чехол рейки
3	2108-341228		Хомут
4	45 9553 1051		Гайка М3
5	2126-3401247		Кольцо упорное втулки
6	2126-3401243		Кольцо втулки рейки
7	2126-3401242		Втулка рейки
8	2126-3401240-05		Втулка рейки с кольцом
9	45 9565 1308		Гайка М10х1,25
10	2126-3401212		Картер
11	604901ЕУС17		Подшипник роликовый
12	2126-3401246		Шестерня
13	202		Шарикоподшипник ГОСТ 8338-75
14	2126-3401255		Кольцо упорное шестерни
15	2126-3401248-10		Гайка подшипника
16	2126-3401252		Манжета шестерни
17	2126-3401288-01		Колпачок защитный
18	2126-3401262		Упор рейкн
19	2126-3401264		Пружина упора
20	2126-3401265		Гайка упора
21	2126-3401267		Контргайка упора
22	45 9432 1036		Вкнт М3Х25
23	2126-341244		Рейка
24	258025-29		Шплинт 2,5х20
25	45 9553 1508		Гайка М10Х1.25
26	2126-3414075		Кольцо уплотнительное
27	2126-3414076		Чехол защитный
28	2126-3414098		Кольцо пружинное
29	2126-3414056-05		Наконечник тяги наружный
30	45 9553 1062		Гайка М 14Х1,5
31	2126-3414020-05		Наконечник с шаровой тягой
32	2126-3414042		Шайба стопорная
33	45 9347 1587		Болт М10х1,25

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
