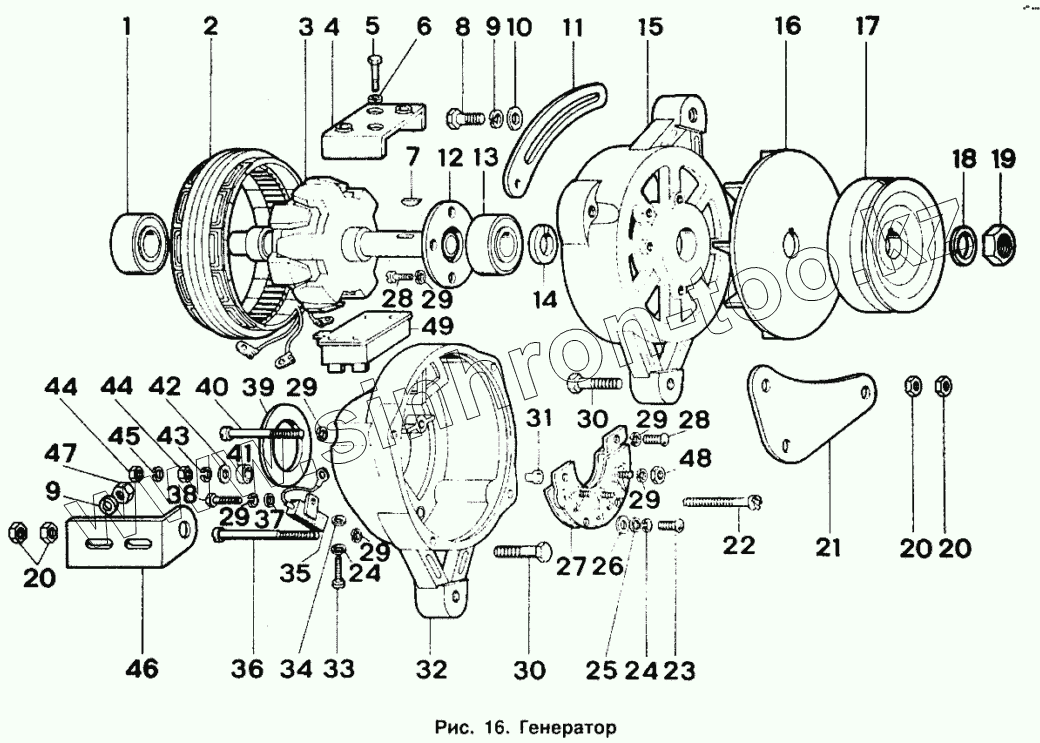

Каталог запасных частей к технике: ИЖ 2126. Генератор
/81.gif)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
24
25
26
27
28
28
29
29
29
29
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2907.3701010-01 | 2907.3701010-01 | Щеткодержатель с регулятором в сборе | |
| ФЭЗ.596.1022-01 | ФЭЗ.596.1022-01 | Щетка | |
| ФЭЗ.596.1022 | ФЭЗ.596.1022 | Щетка | |
| 5807.3701050 | 5807.3701050 | Шкив | |
| 5807.3701100 | 5807.3701100 | Статор в сборе | |
| 5807.3701200 | 5807.3701200 | Ротор в сборе | |
| 29.3701400-70 | 29.3701400-70 | Крышка со стороны привода в сборе | |
| 5807.3701060 | 5807.3701060 | Крышка подшипника | |
| 584.3701 | 584.3701 | Генератор в сборе | |
| 1 | 6-180502К1С9Ш1 | Подшипник со стороны контактных колец | |
| 2 | 58.3701100 | Статор в сборе | |
| 3 | 58.3701200 | Ротор в сборе | |
| 4 | 29.3701014 | Кожух | |
| 5 | 17.3701016 | Болт специальный | |
| 6 | М11-41079 | Шайба пружинная | |
| 7 | Б-16 | Шпонка 4х6,5 | |
| 8 | 201460-29 | Болт М8Х30 | |
| 9 | 252135-29 | Шайба 8 пружинная | |
| 10 | 252038-29 | Шайба 8 | |
| 11 | 412-3701635 | Планка установочная генератора | |
| 12 | 1250-3701404 | Шайба специальная | |
| 13 | 6-180603КС9Ш1 | Подшипник со стороны привода | |
| 14 | Г250-3701054-А | Втулка | |
| 15 | 29.3701400 | Крышка со стороны привода в сборе | |
| 16 | Г250Ж1-3701055 | Вентилятор | |
| 17 | 58.3701050 | Шкив | |
| 18 | МХ-0234 | Шайба 16 пружинная | |
| 19 | МХ-0235 | Гайка М16х1,5 | |
| 20 | 250517-29 | Гайка М10х1,25 | |
| 21 | 412-3701630 | Кронштейн крепления генератора передний | |
| 22 | Г250-3701352-А1-01 | Болт М6х47 | |
| 23 | МХ-1246 | Винт М4х32 | |
| 24 | Х-1012 | Шайба 4 пружинная | |
| 25 | МХ-0254 | Шайба 4 | |
| 26 | МХ-1303 | Шайба изоляционная | |
| 27 | ИАЕЮ435117005 | Полупроводниковый блок (БПВ4-60-02) | |
| 28 | МХ-0093 | Винт М5х15 | |
| 29 | Х-4001 | Шайба 5 пружинная | |
| 30 | 201682-29 | Болт М 10Х1,25Х40 | |
| 31 | Г250И1-3701308 | Втулка | |
| 32 | Г250Г1-3701301-10 | Крышка со стороны контактных колец | |
| 33 | МХ-1287 | Винт М4х25 | |
| 34 | М11-40028 | Шайба 4 | |
| 35 | Кольцо 010-014-25-1 ГОСТ 9833-73 | ||
| 36 | 49.3701061 | Вннт специальный | |
| 37 | 8Х-1497 | Шайба 5 | |
| 38 | МХ-1239 | Болт М5 | |
| 39 | 58.3701060 | Крышка подшипника | |
| 40 | МХ-0139 | Винт М5х35 | |
| 41 | Г250-3701319А1 | Втулка изоляционная | |
| 42 | МХ-0276 | Шайба 6 | |
| 43 | Х-1482 | Шайба 6 пружинная | |
| 44 | 8Х-1533 | Гайка М6 | |
| 45 | М11-40076 | Шайба 6 пружинная | |
| 46 | 412-3701632 | Кронштейн крепления генератора задний | |
| 47 | 250511-29 | Гайка М8х1 | |
| 48 | Х-4003 | Гайка М5 | |
| 49 | 29.3701010-01 | Щеткодержатель с регулятором в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
