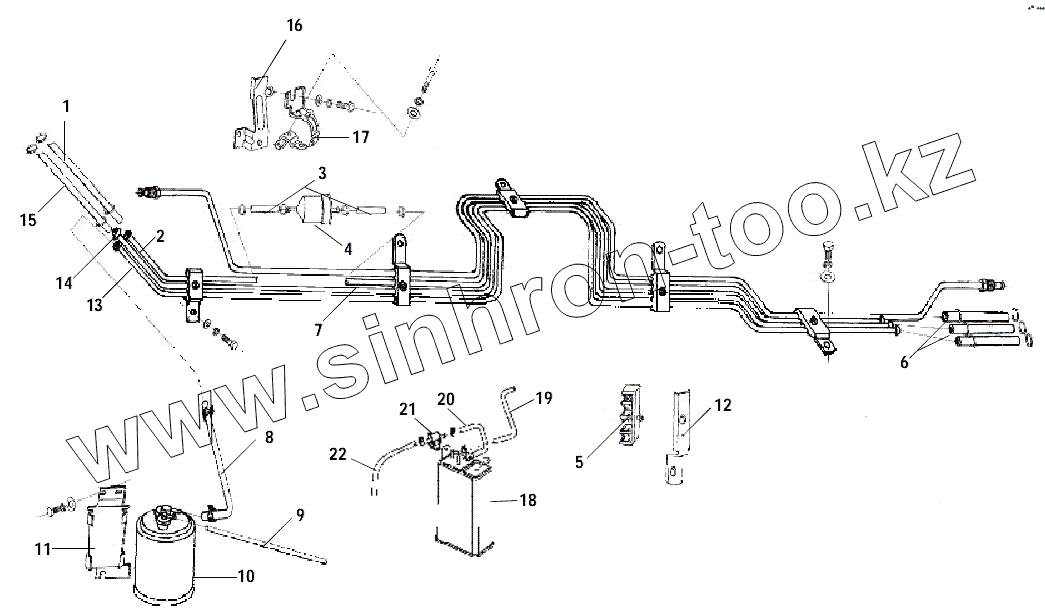

Каталог запасных частей к технике: Great Wall GW-Safe F1. FUEL SUPPLY SYSTEM. FUEL PIPELINE
1
2
2
3
3
3
4
4
5
6
6
6
7
7
8
9
10
10
11
11
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1104109-F00 | ENGINE HOSE Ti | |
| 2 | 1104102-F00 | FRONT SECTION, OUTLET PIPE, FUEL TANK | |
| 2 | 1104102-F00-B1 | FRONT SECTION, OUTLET PIPE, FUEL TANK | |
| 3 | 1104103-D01 | FUEL FILTER HOSE | |
| 3 | 1104103-F00-B1 | INLET HOSE, FUEL FILTER | |
| 3 | 1104104-F00-B1 | OUTLET HOSE, FUEL FILTER | |
| 4 | 1105010-D01 | FUEL FILTER ASSEMBLY | |
| 4 | 1117100-K00 | FUEL FILTER ASSEMBLY | |
| 5 | 1104211-D01 | FOUR-PIPE CLIP | |
| 6 | 1104101-F00 | FUEL OUTLET HOSE, FUEL TANK | |
| 6 | 1104101-F00-B1 | FUEL OUTLET HOSE, FUEL TANK | |
| 6 | 1104107-F00-B1 | FUEL RETURN HOSE, FUEL TANK | |
| 7 | 1104105-F00 | REAR SECTION, FUEL OUTLET PIPE, FUEL TANK | |
| 7 | 1104105-F00-B1 | REAR SECTION, FUEL OUTLET PIPE, FUEL TANK | |
| 8 | 1130104-F00 | CARBON CANISTER INTAKE HOSE | |
| 9 | 1130105-D01 | AIR OULET HOSE, CARBON CANISTER | |
| 10 | 1130110-D01-A1 | CARBON CANISTER ASSEMBLY | |
| 10 | 1130110-D01 | CARBON CANISTER ASSEMBLY | |
| 11 | 1130101-D01 | CARBON CANISTER BRACKET | |
| 11 | 1130101-D01-A1 | CARBON CANISTER BRACKET | |
| 11 | 1130101-F04 | CARBON CANISTER BRACKET | |
| 12 | 1104212-D01 | PIPE CLIP SEAT | |
| 13 | 1130103-F00 | FUEL EVAPORATION PIPE | |
| 13 | 1130103-F00-B1 | FUEL EVAPORATION PIPE | |
| 14 | 1104108-F00 | RETURN PIPE, FUEL TANK | |
| 14 | 1104108-F00-B1 | RETURN PIPE, FUEL TANK | |
| 15 | 1104106-D01 | ENGINE HOSE | |
| 15 | 1104106-F00-B1 | ENGINE INLET OR OUTLET HOSE | |
| 16 | 1105101-E01 | FUEL FILTER BRACKET NO.l | |
| 17 | 1105102-E01 | FUEL FILTER BRACKET NO.2 | |
| 18 | 1130110-F04 | CARBON CANISTER ASSEMBLY | |
| 19 | 1130105-D50 | AIR OULET HOSE, CARBON CANISTER | |
| 20 | 1130104-F04 | CARBON CANISTER INTAKE HOSE | |
| 21 | 1130106-F04 | PRESSURE VALVE | |
| 22 | 1130108-F04 | PRESSURE VALVE HOSE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
