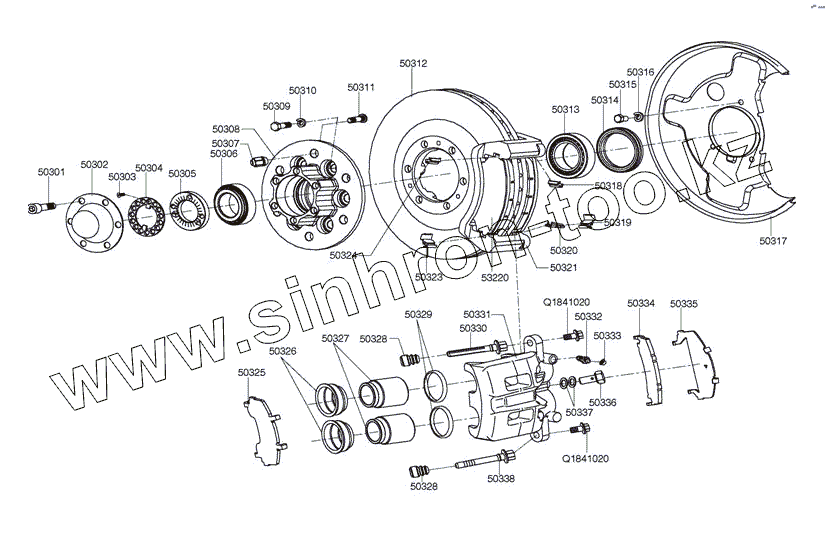

Каталог запасных частей к технике: Great Wall GW-Hower. Тормоз передний в сборе
Q1841020
Q1841020
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q1841020 | Q1841020 | BOLT | |
| 1 | GB/T70-85 | SCREW | |
| 2 | 3103011-K00 | Колпак ступицы переднего колеса | |
| 3 | 2304107-K00 | SCREW - STOP SPACER RING | |
| 4 | 2304106-K00 | STOP SPACER RING - LOCK NUT | |
| 5 | 2304105-K00 | LOCK NUT - STEERING KNUCKLE BEARING | |
| 6 | 3101102-K00 | Подшипник ступицы передний наружний | |
| 7 | 3101014-K00 | Гайка колеса | |
| 8 | 3103100-K00 | Ступица переднего колеса | |
| 9 | 3101104-K00 | BOLT | |
| 10 | 3101105-K00 | SPRING WASHER 13 | |
| 11 | 3101011-K00 | Шпилька переднего колеса | |
| 12 | 3501102-K00 | Передний тормозной диск | |
| 13 | 3101101-K00 | Подшипник ступицы переднего колеса внутренний | |
| 14 | 3103101-K00 | FRONT WHEEL HUB | |
| 15 | 3501105-K00 | BOLT - FRONT BRAKE HOUSING | |
| 16 | 3101106-K00 | LIGHT SPRING WASHER | |
| 17 | 3501140-K00 | Щит опорный переднего тормоза левый | |
| 17 | 3501240-K00 | Щит опорный переднего тормоза правый | |
| 18 | 3501172-K00 | Верхний зажим тормозной колодки внутренний | |
| 19 | 3501174-K00 | Нижний зажим тормозной колодки внутренний | |
| 20 | 3501176-K00 | Датчик износа тормозных колодок | |
| 21 | 3501142-K00 | CALIPER BRACKET | |
| 22 | 3501175-K00 | Колодка тормозная передняя | |
| 23 | 3501173-K00 | Нижний зажим тормозной колодки наружний | |
| 24 | 3501171-K00 | Верхний зажим тормозной колодки наружний | |
| 25 | 3501168-K00 | OUTSIDE MUFFLER PIECE COMPONENT | |
| 26 | 3501122-K00 | Пыльник поршня суппорта переднего | |
| 27 | 3501167-K00 | PISTON | |
| 28 | 3501166-K00 | Пыльник пальца суппорта | |
| 29 | 3501121-K00 | RECTANGULAR SEAL RING | |
| 30 | 3501164-K00 | Палец суппорта верхний | |
| 31 | 3501161-K00 | CALIPER BODY | |
| 31 | 3506261-K00 | CALIPER BODY | |
| 32 | 3501162-K00 | BLEED SCREW | |
| 33 | 3501163-K00 | INSIDE MUFFLER PIECE COMPONENT | |
| 34 | 3501169-K00 | INNER BRAKE STOP SILENCING, LH | |
| 35 | 3501129-K00 | INNER BRAKE STOP SILENCING, RH | |
| 36 | 3501139-K00 | BRAKE HOSE BOLT | |
| 37 | 3501141-K00 | COPPER WASHER | |
| 38 | 3501165-K00 | Палец суппорта нижний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
