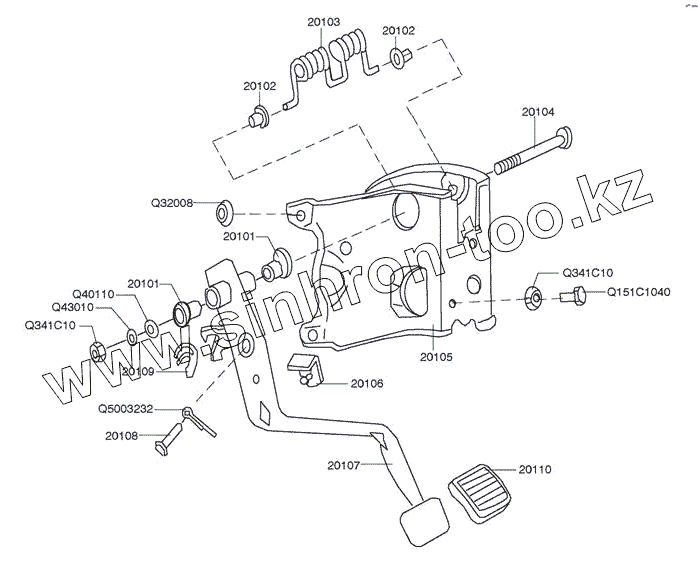

Каталог запасных частей к технике: Great Wall GW-Hower. Педаль сцепления в сборе
Q5003232
Q151C1040
Q32008
Q40110
Q40310
Q341C10
Q341C10
1
1
2
2
3
4
5
6
7
8
9
10
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q5003232 | Q5003232 | COTTER PIN | |
| Q151C1040 | Q151C1040 | BOLT | |
| Q32008 | Q32008 | HEXAGON FLANGED NUT | |
| Q40110 | Q40110 | PLAIN WASHER | |
| Q40310 | Q40310 | SPRING WASHER | |
| Q341C10 | Q341C10 | NUT | |
| 1 | 1602108-K00 | Втулка оси педали сцепления | |
| 2 | 1602105-K00 | SPRING BUSH | |
| 3 | 1602101-K00 | Пружина педали сцепления | |
| 4 | 1602107-K00 | STUD | |
| 5 | 1602120-K00 | CLUTCH PEDAL BRACKED ASSEMBLY | |
| 6 | 1602103-K00 | CLUTCH PEDAL RUBBER PIECE | |
| 7 | 1602130-K00 | CLUTCH PEDAL ROCKER WELD ASSEMBLY | |
| 8 | 1602104-K00 | CYLINDRICAL PIN | |
| 9 | 1602106-K00 | SPRING HOOK PAD | |
| 10 | 1602102-K00 | Накладка педали сцепления | |
| 100 | 1602100-K00 | Педаль сцепления в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
