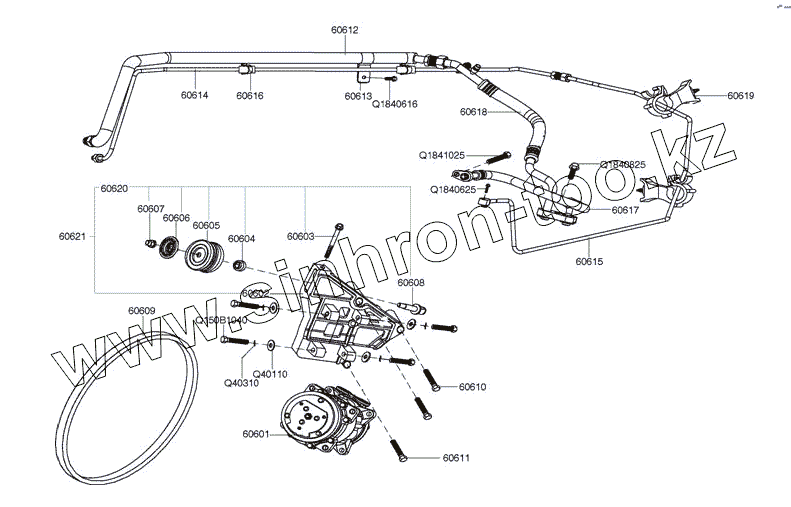

Каталог запасных частей к технике: Great Wall GW-Hower. Насос кондиционера в сборе
Q1840825
Q1841025
Q1840625
Q1840616
Q40110
Q40310
Q150B1040
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q1840825 | Q1840825 | HEXAGON FLANGE BOLT | |
| Q1841025 | Q1841025 | HEXAGON FLANGE BOLT | |
| Q1840625 | Q1840625 | HEXAGON FLANGE BOLT | |
| Q1840616 | Q1840616 | HEXAGON FLANGED BOLT | |
| Q40110 | Q40110 | PLAIN WASHER | |
| Q40310 | Q40310 | SPRING WASHER | |
| Q150B1040 | Q150B1040 | HEXAGON HEAD BOLT | |
| 1 | 8104100-K00 | Компрессор кондиционера | |
| 2 | 8104011-K00 | Кронштейн насоса кондиционера | |
| 3 | 8104111-K00 | Болт ролика натяжения кондиционера | |
| 4 | 8104112-K00 | TENSION PULLEY BUSHING | |
| 5 | 8104113-K00 | Ролик натяжения кондиционера | |
| 6 | 8104114-K00 | TENSION PULLEY SHIM | |
| 7 | 8104115-K00 | TENSION PULLEY MOUNTING NUT | |
| 8 | 8104116-K00 | Болт ролика натяжения кондиционера | |
| 9 | 8104012-K00 | Ремень кондиционера | |
| 10 | 8104013-K00 | COMPRESSOR BRACKET INSTALLATION BOLT 1 | |
| 11 | 8104014-K00 | COMPRESSOR BRACKET INSTALLATION BOLT 2 | |
| 12 | 8108230-K00 | Трубка кондиционера№1 | |
| 13 | 8108231-K00 | ENGINE COMPARTMENT LOW PRESSURE PIPE METAL CLIPS | |
| 14 | 8108240-K00 | Трубка кондиционера№2 | |
| 15 | 8108250-K00 | Трубка кондиционера№3 | |
| 16 | 8108251-K00 | ENGINE COMPARTMENT HIGH PRESSURE PIPE CLIPS | |
| 17 | 8108110-K00 | Трубка кондиционера№4 | |
| 18 | 8108120-K00 | Трубка кондиционера№5 | |
| 19 | 8108101-K00 | ENGINE COMPARTMENT LEFT SIDE HIGH PRESSURE PIPE CLIPS | |
| 20 | 8104010-K00 | Кронштейн компрессора кондиционера в сборе | |
| 21 | 8104110-K00 | Ролик компрессора кондиционера в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
