Каталог запасных частей к технике: Geely FC. ENGINE MOUNTING ASSY.
1
2
2
2
2
2
2
2
2
2
2
2
3
4
5
5
5
5
5
6
7
8
9
10
12
13
13
14
15
16
17
18
19

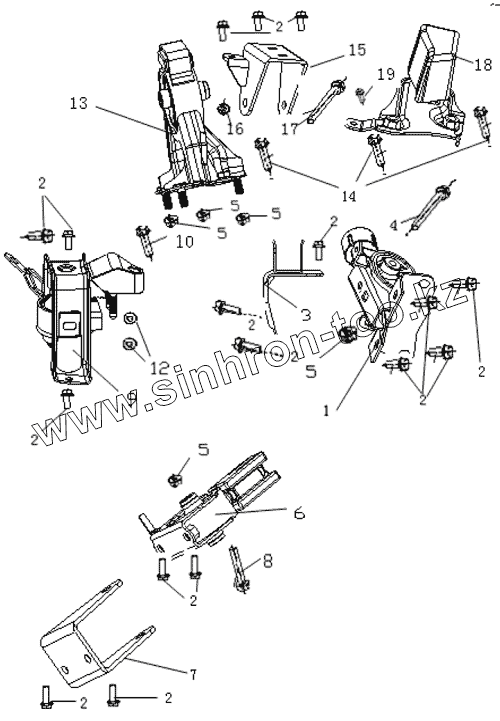

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1064000001 | ENGINE LEFT MOUNTING ASSY. | |
| 2 | HEXAGON FLANGE BOLT M10X125X22 | HEXAGON FLANGE BOLT M10X1.25X22 | |
| 3 | 1064000002 | ENGINE LEFT MOUNTING BRACKET | |
| 4 | HEXAGON FLANGE BOLT M10X125X100 | HEXAGON FLANGE BOLT M10X1.25X100 | |
| 5 | HEXAGON FLANGE NUT M10X125 | HEXAGON FLANGE NUT M10X1.25 | |
| 6 | 1064000003 | ENGINE FRONT MOUNTING ASSY. | |
| 7 | 1064000004 | ENGINE FRONT MOUNTING BRACKET | |
| 8 | HEXAGON FLANGE BOLT M10X125X90 | HEXAGON FLANGE BOLT M10X1.25X90 | |
| 9 | 1064000005 | ENGINE RIGHT MOUNTING ASSY. | |
| 10 | HEXAGON FLANGE BOLT M10X125X45 | HEXAGON FLANGE BOLT M10X1.25X45 | |
| 11 | HEXAGON FLANGE BOLT M10X125X22 | HEXAGON FLANGE BOLT M10X1.25X22 | |
| 12 | HEXAGON FLANGE THICK BOLT M10X125 | HEXAGON FLANGE THICK BOLT M10X1.25 | |
| 13 | 1064000006 | ENGINE REAR MOUNTING ASSY. | |
| 13 | 1066001074 | ENGINE REAR MOUNTING ASSY. | |
| 14 | HEXAGON FLANGE BOLT & PLAIN WASHER ASSY | HEXAGON FLANGE BOLT & PLAIN WASHER ASSY. | |
| 15 | 1064000007 | ENGINE REAR MOUNTING BRACKET | |
| 16 | HEXAGON FLANGE NUT M12X125 | HEXAGON FLANGE NUT M12X1.25 | |
| 17 | HEXAGON FLANGE BOLT M12X125X100 | HEXAGON FLANGE BOLT M12X1.25X100 | |
| 18 | 1064000008 | ENGINE REAR INSULATOR ASSY. | |
| 19 | HEXAGON FLANGE BOLT M8X16 | HEXAGON FLANGE BOLT M8X16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
