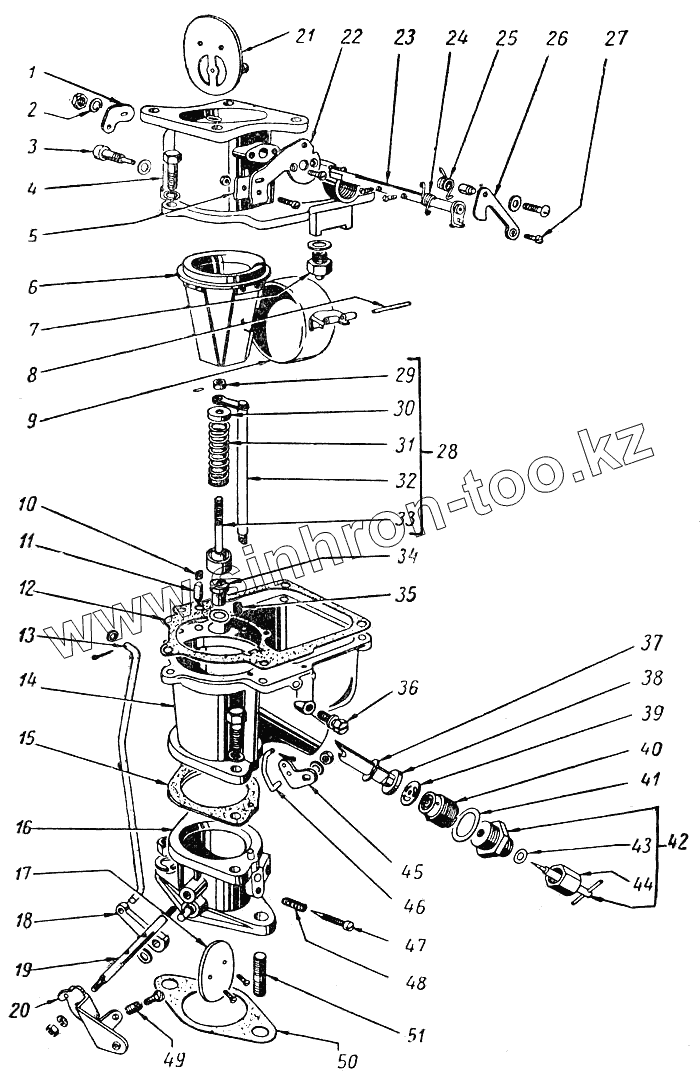

Каталог запасных частей к технике: ГАЗ М20 Победа. Карбюратор
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Н00903 | Н00903 | Шайба 6,5 пружинная | |
| Н00505 | Н00505 | Болт М8х1,25х22 | |
| 280084-П2 | 280084-П2 | Штуцер 1/4"х18 угловой | |
| Н01218 | Н01218 | Штифт цилиндрический | |
| Н01106 | Н01106 | Шплинт 1х10 | |
| Н01101 | Н01101 | Шплинт 1,5х10 | |
| Н01101 | Н01101 | Шплинт 1,5х10 | |
| Н00904 | Н00904 | Шайба 8,5 пружинная | |
| Н01716 | Н01716 | Шайба 8,1 фибровая | |
| Н01018 | Н01018 | Шайба 7 стальная | |
| Н01701 | Н01701 | Шайба 6,1 фибровая | |
| Н00902 | Н00902 | Шайба 5,4 пружинная | |
| Н01017 | Н01017 | Шайба 5,1 плоская | |
| Х-4020 | Х-4020 | Шайба 4 стальная | |
| 252156-П2 | 252156-П2 | Шайба 10Л ОСТ 37.001.115-75 | |
| Н00201 | Н00201 | Винт М3х0,5х8 | |
| Н00201 | Н00201 | Винт М3х0,5х8 | |
| Н01762 | Н01762 | Шайба 10,2 фибровая | |
| Н00116 | Н00116 | Винт М4х0,7х12 | |
| Н00202 | Н00202 | Винт М4х0,7х8 | |
| Н00406 | Н00406 | Винт М5х0,8х15 | |
| М6-3728213 | М6-3728213 | Винт М5х0,8х18 | |
| К49-1107323 | К49-1107323 | Винт М6х1х18 | |
| 250513-П | 250513-П | Гайка М10х1-4Н5Н | |
| 20-1107010-А | 20-1107010-А | Карбюратор в сборе (К22А-1107000) | |
| Н00802 | Н00802 | Гайка М5х0,8 | |
| Н00802 | Н00802 | Гайка М5х0,8 | |
| Н00801 | Н00801 | Гайка М4Х0,7 | |
| К23-70 | К23-70 | Втулка пружины рычага привода воздушной заслонки | |
| 1 | К22-1107048-А | Рычаг привода эксцентрика минимального газа | |
| 2 | Н00902 | Шайба 5,4 пружинная | |
| 3 | К22-1107160 | Распылитель ускорительного насоса в сборе | |
| 4 | К22-1107320 | Корпус карбюратора верхний с трубкой в сборе | |
| 5 | 23-55 | Зажим кронштейна тяги воздушной заслонки | |
| 6 | К22-1107030 | Диффузор в сборе | |
| 7 | К49-1107330 | Клапан подачи горючего в сборе | |
| 8 | 14-42Н | Ось петли поплавка | |
| 9 | К22-1107600-А | Поплавок с петлей в сборе | |
| 10 | К49-1107412 | Замок клапана ускорительного насоса | |
| 11 | К49-1107331 | Клапан нагнетательный ускорительного насоса | |
| 12 | К22-1107085 | Прокладка корпуса карбюратора | |
| 13 | 23-53 | Тяга привода эксцентрика минимального газа | |
| 14 | К22-1107420 | Корпус поплавковой камеры карбюратора с заглушками в сборе | |
| 15 | К22-1107086А | Прокладка | |
| 16 | К22-1107560 | Корпус смесительной камеры карбюратора в сборе | |
| 17 | К22-1107531 | Заслонка дроссельная | |
| 18 | 23-68А | Эксцентрик минимального газа | |
| 19 | К22-1107542 | Ось дроссельной заслонки | |
| 20 | К23-1107063С | Рычаг оси дроссельной заслонки в сборе | |
| 21 | К22-1107230 | Заслонка воздушная в сборе | |
| 22 | 23-54 | Кронштейн тяги воздушной заслонки | |
| 23 | К22-1107240-А | Ось воздушной заслонки в сборе | |
| 24 | 23-51А | Пружина оси воздушной заслонки | |
| 25 | 23-58А | Пружина рычага привода воздушной заслонки | |
| 26 | К22-1107250 | Рычаг привода воздушной заслонки в сборе | |
| 27 | Н00113 | Винт М4х0,7х8 | |
| 28 | К22-1107120 | Ускорительный насос в сборе | |
| 29 | 23-27 | Гайка крепления штока | |
| 30 | 6-19 | Шайба фасонная | |
| 31 | К22-1107122 | Пружина | |
| 32 | К22-1107050 | Тяга ускорительного насоса с соединительной планкой в сборе | |
| 33 | К22-1107130 | Поршень со штоком ускорительного насоса в сборе | |
| 34 | К22-1107450 | Клапан экономайзера в сборе | |
| 35 | К22-1107440 | Клапан обратный ускорительного насоса в сборе | |
| 36 | К49-1107409-1 | Жиклер холостого хода | |
| 37 | К49-1107088-А | Прокладка распылителя | |
| 38 | К22-1107028 | Распылитель главного жиклера | |
| 39 | К49-1107087 | Прокладка блока жиклеров | |
| 40 | К22-1107027 | Блок жиклеров | |
| 41 | Н01747 | Шайба 18,2 фибровая | |
| 42 | К49-1107150 | Игла регулировочная в сборе | |
| 43 | К-49-1107153 | Сальник регулировочный иглы | |
| 44 | К49-1107154 | Гайка сальника | |
| 45 | К22-1107048 | Рычаг привода ускорительного насоса | |
| 46 | К22А-1107046 | Тяга привода ускорительного насоса | |
| 47 | К22-1107503 | Винт регулировочный холостого хода | |
| 48 | Н07103 | Пружина регулировочного винта холостого хода | |
| 49 | Н07121 | Пружина упорного винта | |
| 50 | 11-9447 | Прокладка между карбюратором и впускной трубой | |
| 51 | 291790-П | Шпилька (1М10х1 и М10х1,5)х36 крепления карбюратора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
