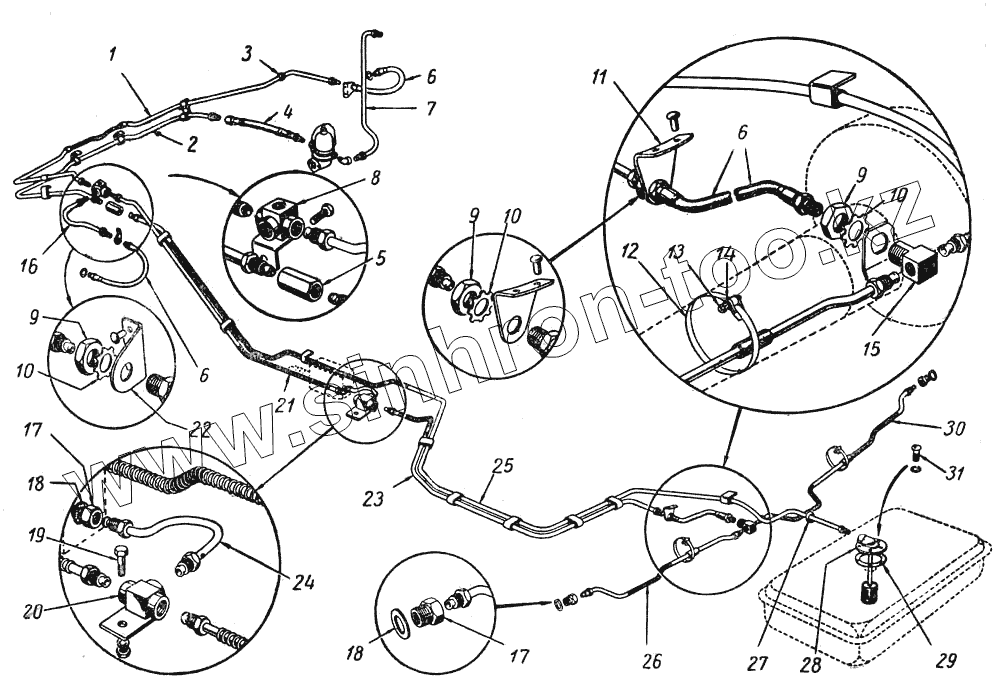

Каталог запасных частей к технике: ГАЗ М20 Победа. Бензинопровод. Трубопроводы гидротормозов
1
2
3
4
5
6
6
6
7
8
9
9
9
9
10
10
10
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-3506046 | 20-3506046 | Втулка защитная | |
| 201416-П8 | 201416-П8 | Болт М6-6gх12 | |
| 280084-П2 | 280084-П2 | Штуцер 1/4"х18 угловой | |
| 280074-П8 | 280074-П8 | Штуцер прямой К 1/4" | |
| 252134-П2 | 252134-П2 | Шайба 6Т ОСТ 37.001.115-75 | |
| 293196-П | 293196-П | Шайба 5,5 ГОСТ 11371-78 | |
| 253033-П | 253033-П | Заклепка 6х14 | |
| 253033-П | 253033-П | Заклепка 6х14 | |
| 250764-П8 | 250764-П8 | Гайка М6х1 | |
| 20-3506046 | 20-3506046 | Втулка защитная | |
| 20-3506046 | 20-3506046 | Втулка защитная | |
| 1 | 20-3506023 | Трубка от тройника к правому переднему тормозу в сборе | |
| 2 | 20-1104085 | Трубка бензинопровода от соединительной муфты к гибкому шлангу в сборе | |
| 3 | 70-143187 | Втулка | |
| 4 | 51-1104100-А2 | Шланг гибкий бензинопровода в сборе | |
| 5 | 298498-П8 | Муфта соединительная трубки бензинопровода | |
| 6 | 51-3506025 | Шланг гибкий | |
| 7 | 20-1104130 | Трубка от бензинового насоса к карбюратору в сборе | |
| 8 | 20-3506018-Б | Тройник трубопровода к передним тормозам в сборе | |
| 9 | 250636-П8 | Гайка М16х1,5 | |
| 9 | 250636-П8 | Гайка М16х1,5 | |
| 10 | 252239-П | Шайба 16 пружинная | |
| 10 | 252239-П | Шайба 16 пружинная | |
| 11 | 20-3506049 | Кронштейн крепления гибкого шланга задних тормозов | |
| 12 | 297594-П8 | Лента 10х640 | |
| 13 | 297575-П8 | Шплинт хомутика | |
| 14 | 297580-П | Пряжка хомутика | |
| 15 | 20-3506033 | Тройник | |
| 16 | 20-3506020 | Трубка от тройника к правому переднему тормозу в сборе | |
| 17 | 20-3506005 | Штуцер | |
| 18 | 51-3506013 | Прокладка | |
| 19 | 201418-П8 | Болт М6-6gх16 | |
| 20 | 20-3506009 | Тройник центральный трубопроводов гидротормозов в сборе | |
| 21 | 20-3506015 | Трубка от центрального тройника к передним тормозам в сборе | |
| 22 | 20-3506048 | Кронштейн крепления гибкого шланга передних тормозов | |
| 23 | 20-3506030 | Трубка от центрального тройника к задним тормозам в сборе | |
| 24 | 20-3506006 | Трубка от главного цилиндра к центральному тройнику в сборе | |
| 25 | 20-1104070 | Трубка бензинопровода от штуцера бензинового бака в сборе | |
| 26 | 20-3506035 | Трубка от тройника к левому заднему тормозу в сборе | |
| 27 | 20-1104091 | Втулка уплотнительная | |
| 28 | 20-1104012 | Трубка приемная бензинопровода с фильтром в сборе | |
| 29 | 11-9338 | Прокладка | |
| 30 | 20-3506040-А | Трубка от тройника к правому заднему тормозу в сборе | |
| 31 | 220077-П8 | Винт М5х0,8х10 |
