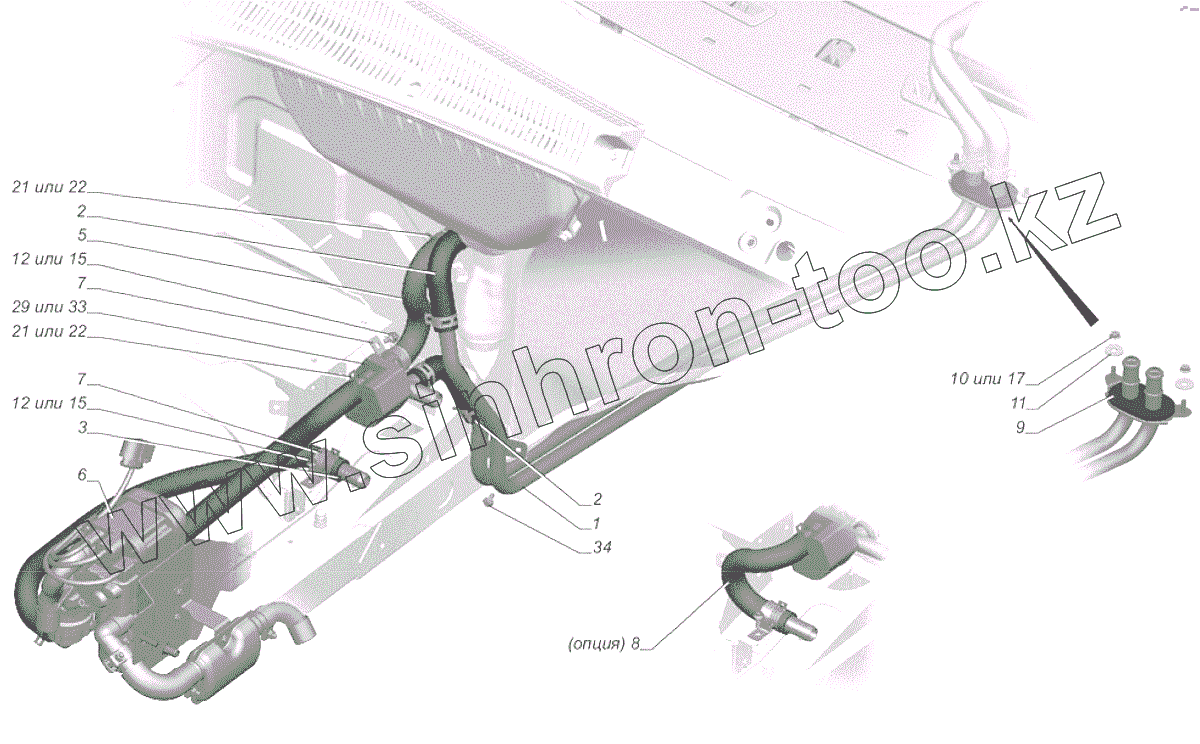

Каталог запасных частей к технике: ГАЗЕЛЬ NEXT A65R32-40. A65R32-8120002 Установка трубопроводов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
5
6
7
7
8
9
10
11
12
12
15
15
17
21
21
22
22
29
33
34
Позиция на иллюстрации Заводской номер детали Название детали
1 А22R23-8120470 Трубопровод
2 3302-8120032-10 Шланг
3 3302-8120040 Штуцер
5 А21R23-8120046 Шланг
6 A65R32-8134002 Установка подогревателя
7 3110-8120166 Скоба крепления шланга
8 A21R23-8120038 Шланг
9 А22R23-8120174 Уплотнитель
10 45 9953 1818 Гайка М6
11 293225-П29 Шайба 6
12 45 9376 1102 Болт М6-6gх16
15 290S012-71 Болт DIN EN 1662-М6х16-8.8-A3L
17 292352-31 Гайка
21 1128044029 Хомут пружинный
22 2901200000 Хомут пружинный 29х12
29 А21R23.8109030 Кран управления отопителем
33 А21R23.8109030-01 Кран управления отопителем
34 Е24408 Болт СпМ6х16
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
