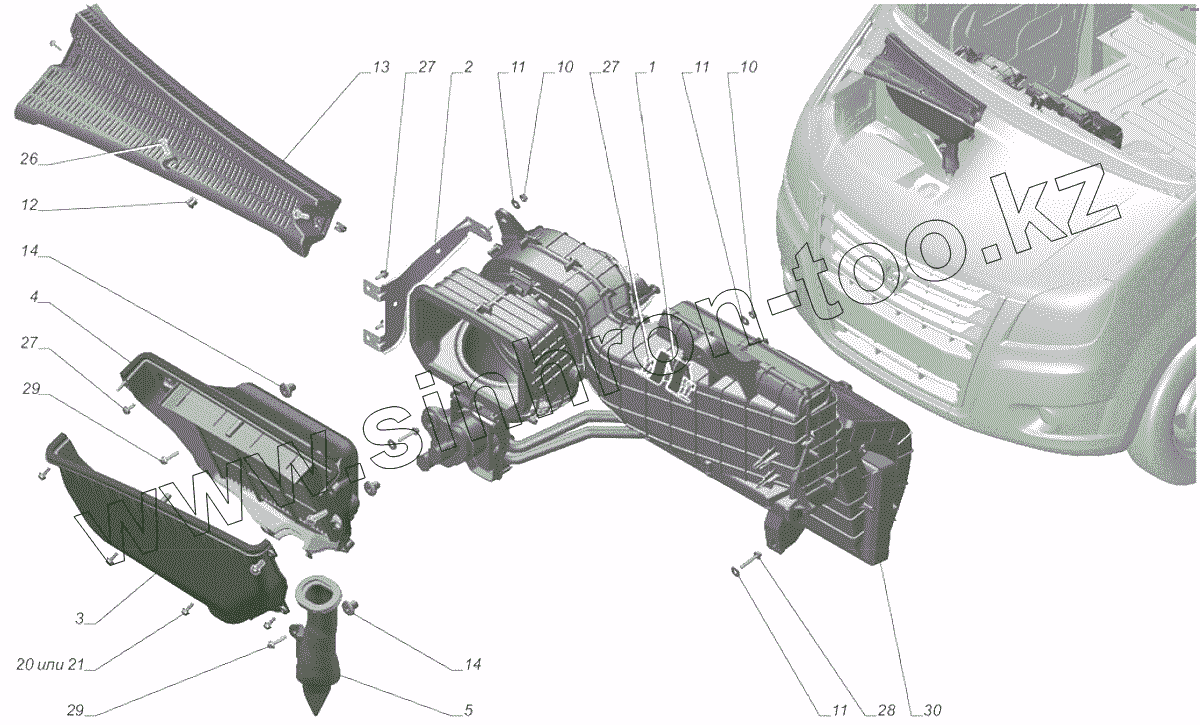

Каталог запасных частей к технике: ГАЗЕЛЬ NEXT A65R32-40. A21R23-8101002 Установка отопителя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

10

10

11

11

11

12

13

14

14

20

21

26

27

27

27

28

29

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	А21R23-8101125		Кронштейн отопителя
2	А21R23-8101543		Кронштейн вентилятора
3	А21R23-8119014		Короб воздухозаборника передний
4	А21R23-8119020		Воздухозаборник
5	А21R23-8119144		Патрубок водослива
10	45 9953 1818		Гайка М6
11	252037-П29		Шайба 6 ОСТ 37.001.144-96
12	3302-5301594		Гайка
13	А21R23-8119034		Крышка воздухозаборника
14	А21R23-8119196		Втулка распорная
20	45 9376 1102		Болт М6-6gх16
21	290S012-71		Болт DIN EN 1662-М6х16-8.8-A3L
26	45 3114 9077		Винт
27	Е24408		Болт СпМ6х16
28	Е24410/Н6		Болт резьбовыдавливающий Сп М6х20
29	Е24416		Болт с шестигранной головкой и фланцем резьбовыдавливающий Сп М6х35
30	А21R23.8101010		Модуль отопителя

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
