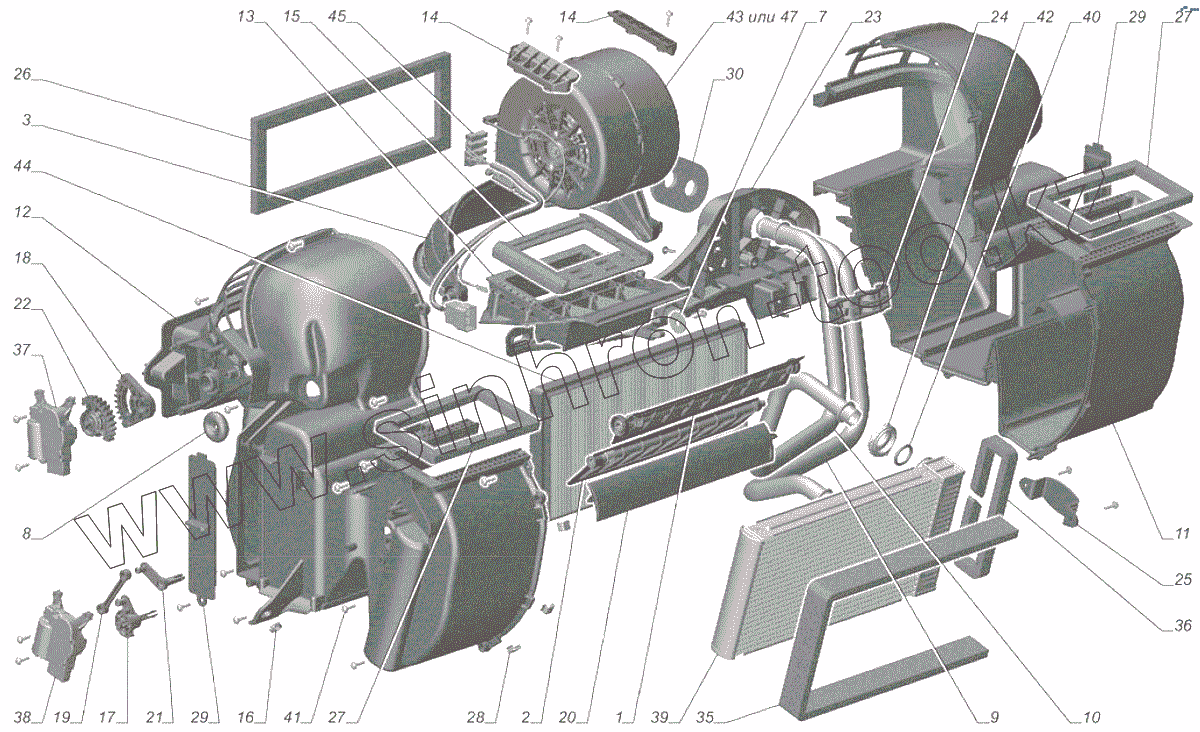

Каталог запасных частей к технике: ГАЗель-Бизнес 2705-393. 3221-8101010-10 Отопитель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
35
36
37
38
39
40
41
42
43
44
45
47
Позиция на иллюстрации Заводской номер детали Название детали
1 3221-8101264 Заслонка отопителя
2 3221-8101466 Заслонка подмешивания
3 3221-8101670 Заслонка рециркуляции
7 293225-П29 Шайба 6
8 12-3717035 Втулка уплотнительная
9 3221-8101021 Трубка подводящая
10 3221-8101022 Трубка отводящая
11 3221-8101100 Корпус отопителя правый
12 3221-8101101 Корпус отопителя левый
13 3221-8101182 Фланец вентилятора
14 3221-8101183 Фиксатор вентилятора
15 3221-8101188 Демпфер вентилятора
16 3221-8101196 Втулка распорная
17 3221-8101244 Ось заслонки подмешивания
18 3221-8101698 Поводок заслонки
19 3221-8101269 Тяга заслонки отопителя
20 3221-8101486 Перегородка корпуса отопителя
21 3221-8101695 Поводок заслонки отопителя
22 3221-8101696 Поводок заслонки
23 3221-8101712 Фланец трубопровода
24 3221-8101720 Фиксатор трубопроводов
25 3221-8101724 Фиксатор радиатора
26 3310-8101890-01 Уплотнитель отопителя передний
27 3221-8101890 Уплотнитель отопителя
28 31029-8104096 Скоба переходников отопителя
29 3221-8119034 Крышка фильтра
30 А22R23-8120174 Уплотнитель
35 16467046 Уплотнитель радиатора
36 16467047 Уплотнитель бачка радиатора
37 16468134 Привод заслонки регулирования температуры
38 16468135 Привод заслонки регулирования температуры
39 16470833 Радиатор отопителя
40 52401172 Кольцо уплотнительное радиатора отопителя
41 4229416801 Винт
42 16472241 Фиксатор трубок радиатора
43 3000.0559В Вентилятор
44 3221.8119200 Фильтр
45 3221.8127101 Жгут
47 У45.3730-20 Электровентилятор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
