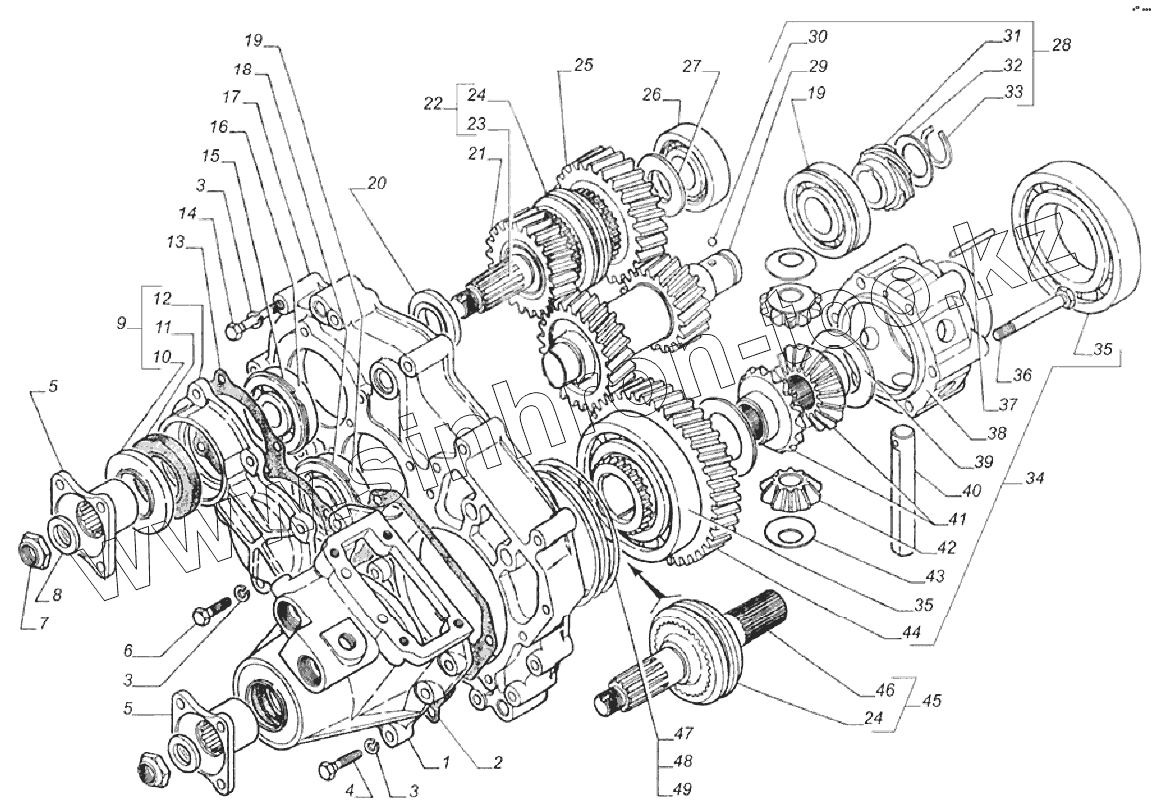

Каталог запасных частей к технике: ГАЗель 4x4 (Дополнение). Валы и шестерни раздаточной коробки
1
2
3
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 33027-1802117-10 | Крышка | |
| 2 | 33027-1802123-20 | Прокладка крышки | |
| 3 | 252135-П2 | Шайба 8Т ОСТ 37.001.115-75 | |
| 4 | 200263-П29 | Болт М8-6gх35 ОСТ 37.001.122-96 | |
| 5 | 14-2201102 | Фланец раздаточной коробки | |
| 6 | 201460-П29 | Болт М8-6gх30 ОСТ 37.001.123-96 | |
| 7 | 66-02-4502218 | Гайка М20х1,5 фланца крепления карданных валов лебедки к валу промежуточной опоры | |
| 8 | 20-2402064-Б | Шайба 21 | |
| 9 | 33027-1802027 | Крышка передняя раздаточной коробки в сборе | |
| 10 | 33027-1802046 | Защитное кольцо | |
| 11 | 24-10-2402052 | Манжета 42х75х10 | |
| 12 | 33027-1802028 | Крышка передняя | |
| 13 | 33027-1802029 | Прокладка крышки | |
| 14 | 200272-П29 | Болт М8-6gх65 | |
| 15 | 20-1701192 | Кольцо стопорное | |
| 16 | 50306КШ | Подшипник | |
| 17 | 33027-1802012-10 | Картер раздаточной коробки передний | |
| 18 | 20-1701034 | Кольцо стопорное подшипника | |
| 19 | В6-50307АКШ1 | Подшипник шариковый первичного вала | |
| 20 | 33027-1802026 | Шайба упорная | |
| 21 | 33027-1802039 | Шестерня первичного вала понижающей передачи | |
| 22 | 33027-1802024-20 | Вал первичный с муфтой | |
| 23 | 33027-1802025-20 | Вал первичный | |
| 24 | 33027-1802116 | Муфта | |
| 25 | 33027-1802055 | Шестерня первичного вала высшей передачи | |
| 26 | 42306К2М | Подшипник | |
| 27 | 33027-1802111 | Шайба упорная | |
| 28 | 33027-1802084 | Вал промежуточный раздаточной коробки в сборе | |
| 29 | 33027-1802085 | Вал промежуточный | |
| 30 | 46 9116 4685 | Шарик Б6,35-60 | |
| 31 | 33027-3802033 | Шестерня спидометра ведущая | |
| 32 | 2101-1701142 | Шайба пружинная | |
| 33 | 24-1701036 | Кольцо стопорное подшипника вторичного вала | |
| 34 | 33027-1802199 | Дифференциал раздаточной коробки в сборе | |
| 35 | 6-215 | Подшипник дифференциала раздаточной коробки | |
| 36 | 33027-1802253 | Болт М10-6gх80 | |
| 37 | 295047-П | Стопор оси сателлитов дифференциала заднего моста | |
| 38 | 33027-1802251 | Коробка сателлитов межосевого дифференциала правая | |
| 39 | 12-2403030-А | Шайба опорная | |
| 40 | 33027-1802147 | Ось сателлитов дифференциала раздаточной коробки | |
| 41 | 24-2403050-10 | Шестерня полуоси заднего моста | |
| 42 | 24-2403055-10 | Сателлит дифференциала | |
| 43 | 12-2403058-А2 | Шайба опорная сателлита | |
| 44 | 33027-1802109 | Шестерня дифференциала | |
| 45 | 33027-1802108 | Вал привода переднего моста в сборе | |
| 46 | 33027-1802110 | Вал привода переднего моста | |
| 47 | 33027-1802124 | Прокладка регулировочная | |
| 48 | 33027-1802125 | Прокладка регулировочная | |
| 49 | 33027-1802127 | Прокладка регулировочная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
