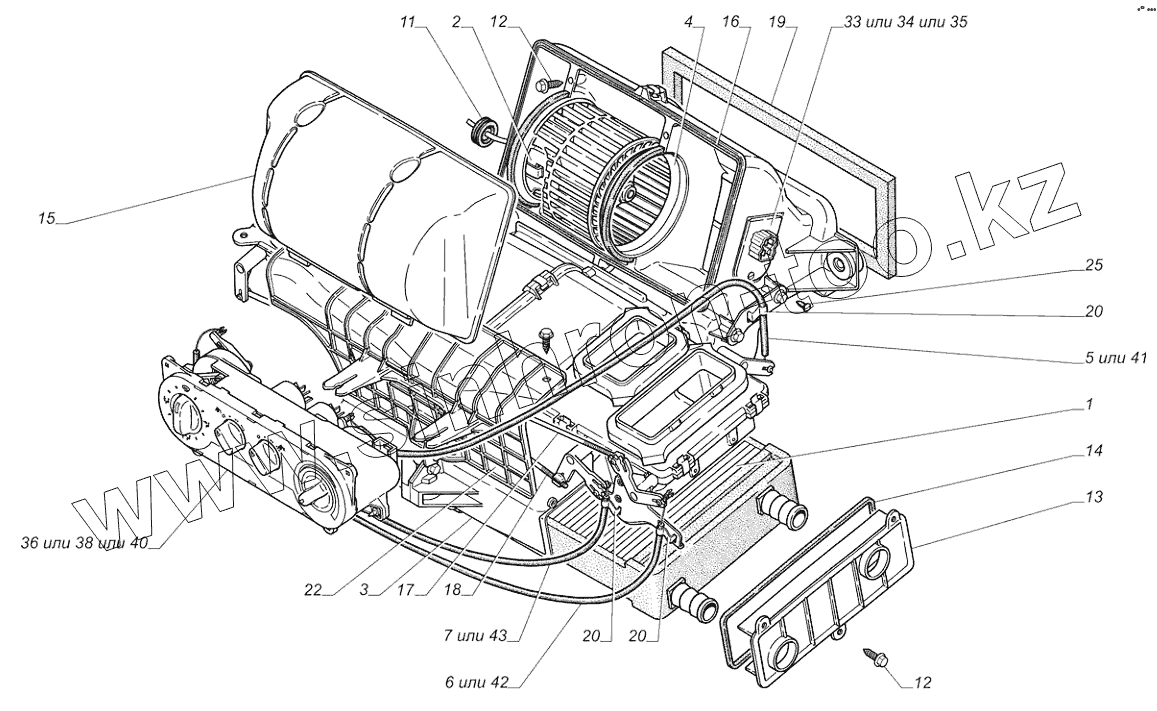

Каталог запасных частей к технике: ГАЗ-3302 (с двиг. УМЗ). 3302-8101010-20. Отопитель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
11
12
12
13
14
15
16
17
18
19
20
20
20
22
25
33
34
35
36
38
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 3310-8101056 Радиатор отопителя с прокладкой
2 3310-8101178 Электродвигатель отопителя с фланцем
3 3310-8101200 Корпус отопителя
4 3310-8101394 Патрубок вентилятора
5 НПОС.8109101 Тяга
6 НПОС.8109102 Тяга
7 НПОС.8109103 Тяга
11 12-3717035 Втулка уплотнительная
12 3302-6840066 Винт
13 3310-8101128 Крышка радиатора
14 3310-8101159 Уплотнитель крышки радиатора
15 3310-8101418 Крышка вентилятора
16 3310-8101421 Уплотнитель крышки вентилятора
17 3310-8101788 Рейка заслонки распределителя
18 3310-8101790 Рейка заслонки вентилятора
19 3310-8101890-01 Уплотнитель отопителя передний
20 3302-8109198 Зажим оболочки
22 3310-8109140 Кожух защитный
25 240817-П29 Винт М4х10 ОСТ 37.001.188-81
33 171.3729 Резистор добавочный
34 171.3729-01 Резистор добавочный 171.3729-01
35 172.3729 Резистор добавочный
36 3310.8109001-02 Пульт управления отопительно-вентиляционной установкой (ОВУ)
38 3310.8109021 Пульт ОВУ
40 ZZ.3310.8109010-20 Блок управления ОВУ
41 КДБА.8109101 Тяга
42 КДБА.8109102 Тяга
43 КДБА.8109103 Тяга
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
