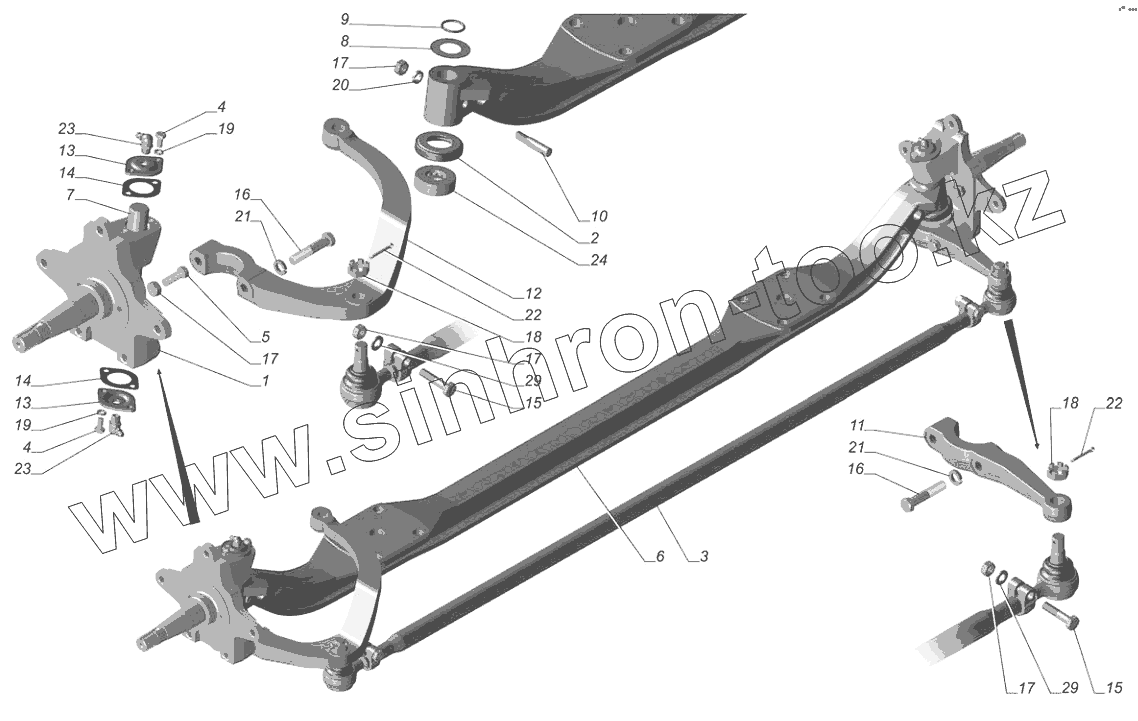

Каталог запасных частей к технике: ГАЗ-3302 (с двиг. УМЗ). 3302-3000015. Ось передняя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
17
17
18
18
19
19
20
21
21
22
22
23
23
24
29
29
Позиция на иллюстрации Заводской номер детали Название детали
1 3302-3001013 Кулак поворотный
2 3302-3001017 Уплотнитель подшипника
3 3302-3414052 Тяга поперечная рулевая в сборе
4 290487-П29 Болт М6-6gх12
5 360118-29 Болт М10х28
6 3302-3001010 Балка передней оси
7 3302-3001019 Шкворень
8 3302-3001022 Шайба регулировочная
9 3302-3001023 Кольцо уплотнительное
10 3302-3001025 Штифт стопорный
11 3302-3001030-01 Рычаг рулевой трапеции
12 3302-3001035-02 Рычаг поворотного кулака
13 3307-3001041 Крышка шкворня верхняя
14 3302-3001052 Прокладка крышки
15 45 9317 6319 Болт М10 (технологический)
16 45 9348 6606 Болт М12-6gх60
17 250512-П29 Гайка М10-6Н ОСТ 37.001.124-93
18 250979-П29 Гайка М16х1,5-6Н ОСТ 37.001.108-93
19 252134-П2 Шайба 6Т ОСТ 37.001.115-75
20 252136-П2 Шайба 10 ОТ ОСТ 37.001.115-75
21 252137-П2 Шайба 12.ОТ ОСТ 37.001.115-75
22 258053-П29 Шплинт 4х25
23 264040-П29 Пресс-масленка К1/8"
24 108905 Подшипник
29 252204-П29 Шайба 10 стопорная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
