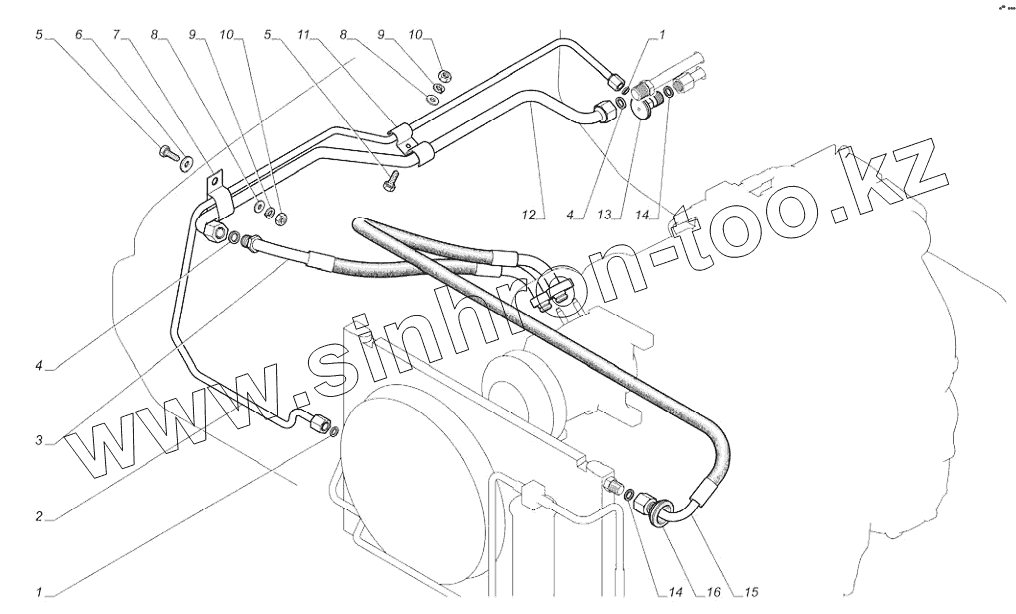

Каталог запасных частей к технике: ГАЗ-31105 (дополнение). Установка трубопроводов кондиционера

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

5

6

7

8

8

9

9

10

10

11

12

13

14

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
ZA.8120010	ZA.8120010		Комплект трубопроводов
1	ZA.8116104		Скоба ТРВ
2	ZA.8116034		Трубка подводящая к испарителю
3	ZA.8120031		Трубка подводящая к компрессору
4	ZA.8116101		Кольцо уплотнительное 5/8
5	201417-П29		Болт М6-6gх14 ОСТ 37.001.123-96
6	252037-П29		Шайба 6 ОСТ 37.001.144-96
7	ZA.8116114		Скоба крепления шлангов
8	252004-П29		Шайба 6 ОСТ 37.001.144-96
9	252154-П2		Шайба 6Л ОСТ 37.001.115-75
10	250608-П29		Гайка М6-6Н ОСТ 37.001.124-93
11	ZA.8116111		Скоба крепления трубок
12	ZA.8116036		Трубка отводящая от испарителя
13	ZA.8116025		Терморегулирующий вентиль PGRX-X0007-01
14	ZA.8116102		Кольцо уплотнительное 1/2
15	ZA.8120032		Трубка подводящая к конденсатору
16	ZA.8116115		Уплотнитель трубок кондиционера

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
