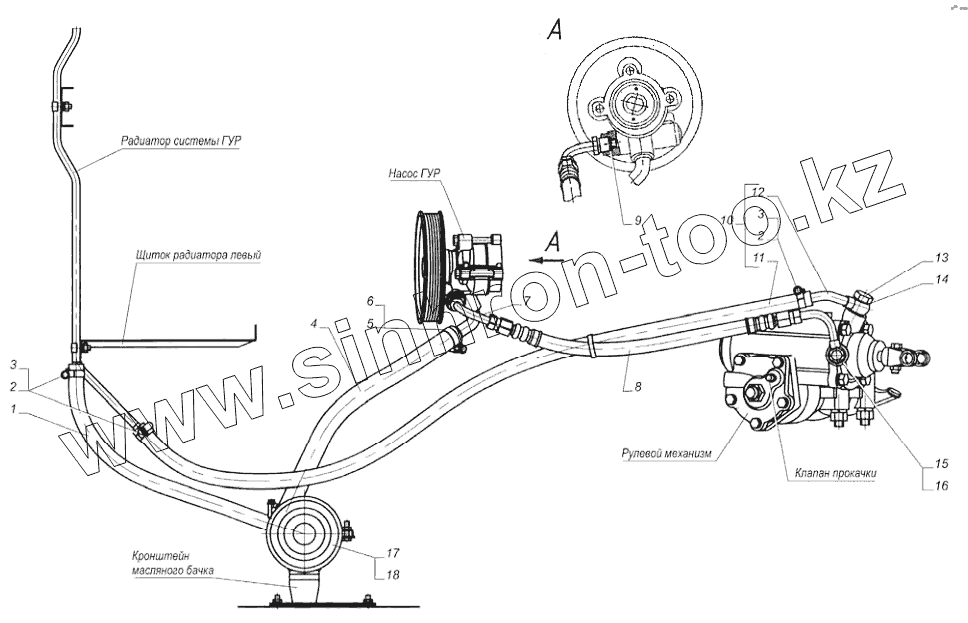

Каталог запасных частей к технике: ГАЗ-31105 (дополнение). Установка трубопроводов и шлангов гидроусилителя руля
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31105-3408176 | Шланг сливной с заглушками | |
| 2 | 00.10.00 | Хомут 12-22 ТО17-9-20-98 | |
| 3 | ТВОС-049.001-02 | Хомут 12-22 ТУ 4599-003-03966022-00 | |
| 4 | 31105-3408179 | Шланг всасывающий с заглушками | |
| 5 | 00.10.00-02 | Хомут 20-32 ТО17-9-20-98 | |
| 6 | ТВОС-049.001-03 | Хомут 20-32 ТУ 4599-003-03966022-00 | |
| 7 | 31105-3408152-10 | Наконечник нагнетательного шланга с заглушками | |
| 8 | 2217-3408161 | Шланг нагнетательный с наконечником | |
| 9 | 31105-3408102 | Кольцо уплотнительное | |
| 10 | 3110-3408174-10 | Шланг сливной в сборе | |
| 11 | 3110-3408178 | Шланг сливной с заглушками | |
| 12 | 3110-3408184-20 | Наконечник сливного шланга | |
| 13 | 3110-3408100 | Болт-штуцер сливной | |
| 14 | 3105-3408102 | Кольцо уплотнительное | |
| 15 | 3105-3430100 | Болт-штуцер нагнетательной магистрали | |
| 16 | 3105-3430102 | Кольцо уплотнительное болта-штуцера | |
| 17 | ЯМЗ.993.001 | Бачок масляный | |
| 18 | ШНКФ453473.400 | Бачок масляный гидроусилителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
