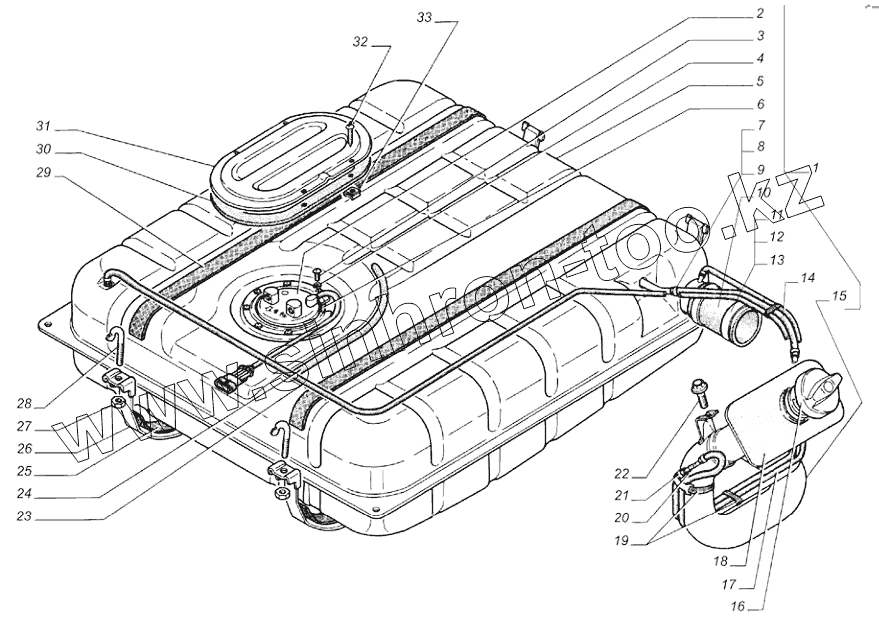

Каталог запасных частей к технике: ГАЗ-31105 (дополнение). Установка топливного бака
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31105-1101006-20 | Бак топливный с погружным насосом | |
| 2 | 9П2.960.022 | Модуль погружного электробензонасоса | |
| 3 | 224596-П29 | Винт М5-6gх8 | |
| 4 | 252153-П2 | Шайба 5Л ОСТ 37.001.115-75 | |
| 5 | 3110-1101010-20 | Бак топливный | |
| 6 | 3111-1101022 | Кольцо уплотнительное | |
| 7 | 00.78.00 | Хомут 20-32 | |
| 8 | 00.10.00-02 | Хомут 20-32 ТО17-9-20-98 | |
| 9 | ТВОС-049.001-03 | Хомут 20-32 ТУ 4599-003-03966022-00 | |
| 10 | 3110-1101070-10 | Шланг наливной трубки | |
| 11 | 00.78.00-03 | Хомут 54-72 | |
| 12 | 00.10.00-05 | Хомут 50-62 ТО17-9-20-98 | |
| 13 | ТВОС-049.001-06 | Хомут 50-70 ТУ 4599-003-03966022-00 | |
| 14 | 3110-1101078-20 | Шланг воздушной трубки | |
| 15 | 3110-1101060-20 | Труба наливная топливного бака | |
| 16 | 2108-1103010-11 | Пробка топливного бака без замка | |
| 17 | 3110-1101295-10 | Шланг | |
| 18 | 3110-1101150 | Уплотнитель наливной трубы | |
| 19 | 41-3724527 | Поясок | |
| 20 | 66-01-1101171 | Тройник в сборе | |
| 21 | 00.10.00-07 | Хомут 12-18 ТО17-9-20-98 | |
| 22 | 4593761117 | Болт М8х16 | |
| 23 | 3110-1101084 | Шланг | |
| 24 | 24-1101142 | Уплотнитель реостата и приемной трубки | |
| 25 | 21-1101120 | Прокладка | |
| 26 | 3110-1101110-20 | Хомут топливного бака | |
| 27 | 250512-П29 | Гайка М10-6Н ОСТ 37.001.124-93 | |
| 28 | 3110-1101118 | Крючок | |
| 29 | 3110-1101120 | Прокладка | |
| 30 | 3111-5101368 | Прокладка крышки люка | |
| 31 | 3111-5101136-01 | Крышка люка задней панели пола | |
| 32 | 240019-П29 | Винт М4х16 ОСТ 37.001.187-81 | |
| 33 | 292665 | Гайка 4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
