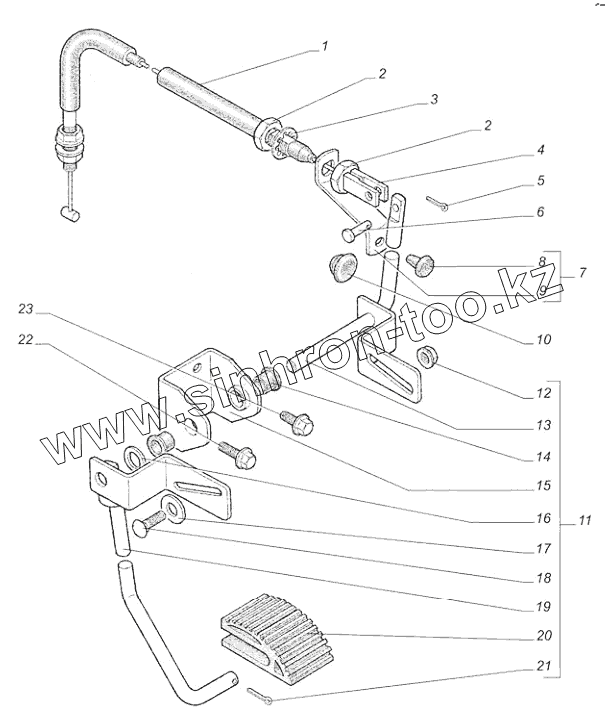

Каталог запасных частей к технике: ГАЗ-31105 (дополнение). Установка деталей акселератора
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31105-1108050 | Тяга акселератора с оболочкой | |
| 2 | 250615-П29 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | |
| 3 | 252177-П29 | Шайба 2-12 ОСТ 37.001.145-75 | |
| 4 | 3102-1108079 | Муфта тяги | |
| 5 | 258012-П29 | Шплинт 2х12 ОСТ 37.001.171-93 | |
| 6 | 260003-П29 | Палец 5х18 ОСТ 37.001.163-97 | |
| 7 | 3102-1108230 | Упор с буфером | |
| 8 | 30-8402208 | Буфер | |
| 9 | 3102-1108232 | Упор | |
| 10 | 24-2801203 | Заглушка | |
| 11 | 31105-1108008 | Педаль акселератора с рычагом и валиком | |
| 12 | 4599531818 | Гайка М6 | |
| 13 | 3102-1108030 | Валик акселератора с рычагом | |
| 14 | 21-1108041-Б | Втулка валика акселератора | |
| 15 | 3102-1108039 | Кронштейн валика акселератора | |
| 16 | 252006-П29 | Шайба 10 ОСТ 37.001.144-96 | |
| 17 | 252005-П29 | Шайба 8 ОСТ 37.001.144-96 | |
| 18 | 210358-П29 | Болт М6-6gх20 ОСТ 37.001.106-75 | |
| 19 | 3102-1108016 | Рычаг педали акселератора с наконечником | |
| 20 | 3105-1108013 | Педаль акселератора | |
| 21 | 258013-П29 | Шплинт 2х16 ОСТ 37.001.171-93 | |
| 22 | 4593761104 | Болт М6х20 | |
| 23 | Е24408 | Болт СпМ6х16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
