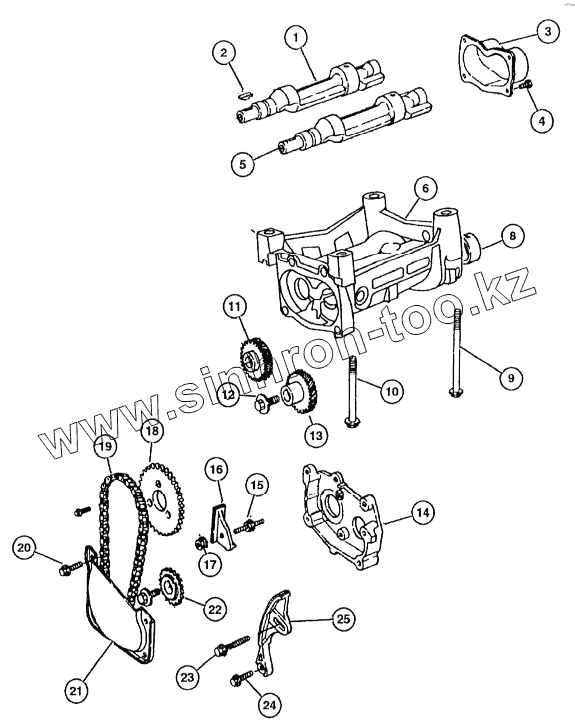

Каталог запасных частей к технике: ГАЗ-31105 (дополнение). Уравновешивающее устройство
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4621517 | Ведущий уравновешивающий вал | |
| 2 | 6500150 | Шпонка шестерни | |
| 3 | 4323043 | Крышка опоры | |
| 4 | 6101452 | Винт с шестигранной головкой М8х1,25х20 и шайба | |
| 5 | 4621518 | Ведомый уравновешивающий вал | |
| 6 | 4621519АЕ | Опора валов | |
| 7 | 5203466 | Установочный штифт | |
| 8 | Подшипник | Подшипник валов | |
| 9 | 6504878АА | Болт | |
| 10 | 6503389 | Болт с фланцевой головкой М10х1,5х108 | |
| 11 | 4621952 | Шестерня ведущего уравновешивающего вала | |
| 12 | 6501404 | Винт с шестигранной головкой М8х1,25х25 и шайба | |
| 13 | 4621951 | Шестерня ведомого уравновешивающего вала | |
| 14 | 4323039 | Крышка шестерен | |
| 15 | 6505188АА | Шпилька М6х1х40 | |
| 16 | 4884472АА | Направляющая цепи | |
| 17 | 6100047 | Гайка и шестигранная шайба с конусом на гайку | |
| 18 | 4621541 | Шестерня коленчатого вала | |
| 19 | 4621996 | Цепь привода уравновешивающих валов | |
| 20 | 6100271 | Болт М6х45х12,5 | |
| 21 | 4323041АD | Желоб крыши опоры | |
| 22 | 4483485 | Шестерня уравновешивающего устройства | |
| 23 | 6100279 | Винт с шестигранной головкой М6х1х35 и шайба | |
| 24 | 6508008АА | Винт с шестигранной фланцевой головкой | |
| 25 | 4884473АА | Натяжное устройство цепи |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
