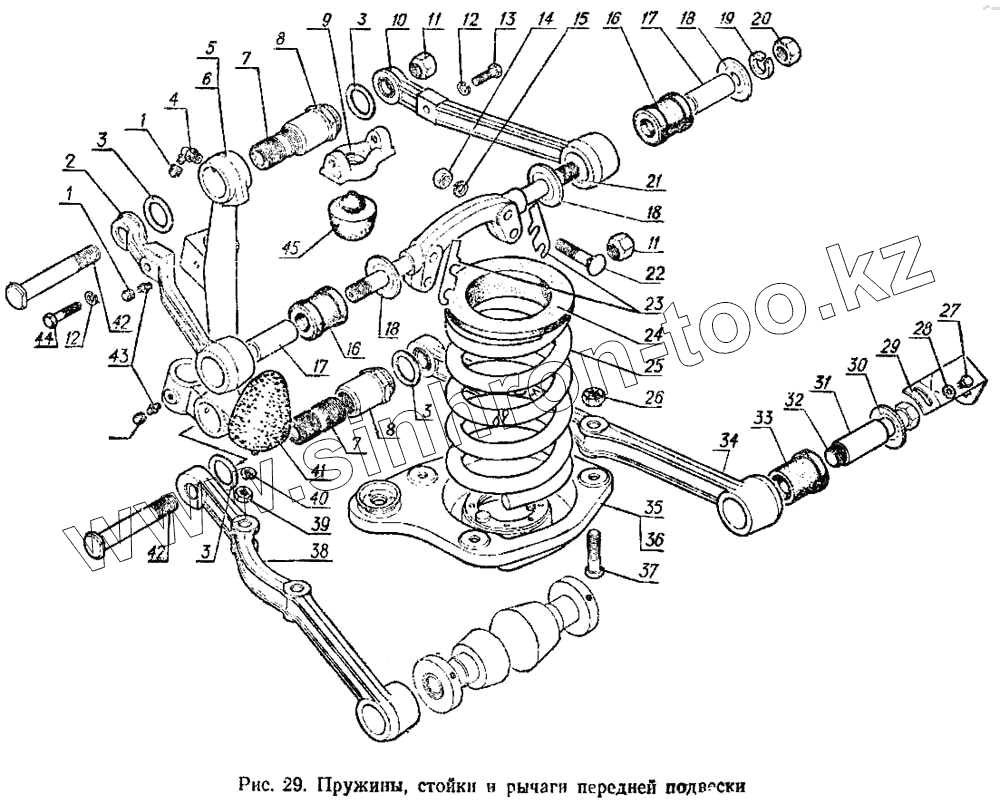

Каталог запасных частей к технике: ГАЗ-3102. Пружины, стойки и рычаги передней подвески
1
1
2
3
3
3
3
4
5
6
7
7
8
8
9
10
11
11
12
12
13
14
15
16
16
17
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3102-2901012-10 | 3102-2901012-10 | Подвеска передняя с тормозами в сборе | |
| 1 | 24-2904142 | Колпачок пресс-масленки | |
| 2 | 3102-2904105 | Рычаг верхний передний | |
| 3 | 24-2904072 | Кольцо уплотнительное втулок | |
| 4 | 264040-П8 | Пресс-масленка К 1/8" | |
| 5 | 3102-2904057 | Стойка подвески левая | |
| 6 | 3102-2904056 | Стойка подвески правая | |
| 7 | 24-2904064 | Втулка распорная резьбовая | |
| 8 | 24-2904062 | Втулка стойки резьбовая | |
| 9 | 3102-2904130 | Опора буфера | |
| 10 | 3102-2904107 | Рычаг верхний задний | |
| 11 | 24-2904078 | Гайка пальца стойки | |
| 12 | 252155-П29 | Шайба пружинная 8 | |
| 13 | 201458-П29 | Болт М8-6gх25 ОСТ 37.001.123-96 | |
| 14 | 292779-П8 | Гайка М10х1-4Н5Н | |
| 15 | 252156-П29 | Шайба 10 | |
| 16 | 3102-2904125 | Втулка резиновая оси верхних рычагов | |
| 17 | 3102-2904126 | Втулка распорная | |
| 18 | 3102-2904120 | Шайба оси | |
| 19 | 252139-П29 | Шайба 16 0Т | |
| 20 | 250561-П29 | Гайка М16х1,5-6Н ОСТ 37.001.124-93 | |
| 21 | 3102-2904112 | Ось верхних рычагов | |
| 22 | 291500-П8 | Болт М10х1-6gх55 | |
| 23 | 24-2904133 | Прокладка регулировочная | |
| 24 | 24-2902730 | Прокладка пружины | |
| 25 | 24-2902712 | Пружина передней подвески | |
| 26 | 251665-П29 | Гайка М10х1-4Н5Н | |
| 27 | 201415-П29 | Болт М6-6gх10 ОСТ 37.001.123-96 | |
| 28 | 252174-П29 | Шайба 2-6 ОСТ 37.001.145-75 | |
| 29 | 24-2904039 | Скоба пальца | |
| 30 | 3102-2904043 | Шайба пальца оси нижних рычагов | |
| 31 | 24-2904042 | Втулка распорная оси нижних рычагов | |
| 32 | 24-2904035 | Палец оси нижних рычагов | |
| 33 | 3102-2904040 | Втулка резиновая оси нижний рычагов | |
| 34 | 3102-2904028 | Рычаг нижний задний | |
| 35 | 24-2902735 | Чашка пружины левая с усилителями | |
| 36 | 24-2902734 | Чашка пружины правая в сборе | |
| 37 | 201525-П8 | Болт М10х1-6gх42 | |
| 38 | 3102-2904024 | Рычаг нижний передний | |
| 39 | 250511-П8 | Гайка М8х1 | |
| 40 | 252135-П8 | Шайба 8 пружинная | |
| 41 | 12-2902622-А | Буфер в сборе | |
| 42 | 24-2904068 | Палец стойки | |
| 43 | 264072-П8 | Пресс-масленка М6х1 коническая | |
| 44 | 200263-П29 | Болт М8-6gх35 ОСТ 37.001.122-96 | |
| 45 | 24-2902654 | Буфер верхних рычагов подвески и заднего моста |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
